پوش باتن استپ و استارت رعد
پوش باتن رعد با قطر نصب ۲۲ میلی‌متر شامل استارت، استپ، دوبل استپ و استارت، نسخه چراغدار با لامپ ۲۴، ۴۸، ۱۱۰ یا ۲۲۰ ولت و کلید قطع اضطراری قفل‌شونده با گارد. کنتاکت برای مدار فرمان است. قیمت را تلفنی یا با پیش‌فاکتور بگیرید.
۸ تنوع، موجود
ویژگی‌های اصلی
خرید از های‌برق
- ارسال
- سریع به سراسر ایرانسفارش یک روز کاری بعد از ثبت ارسال می‌شود و ۲ تا ۴ روز کاری در راه است. همه سفارش‌ها با تیپاکس و به‌صورت پس‌کرایه ارسال می‌شوند.
- تحویل
- دریافت حضوری از فروشگاه، رایگاندر مرحله تکمیل سفارش انتخابش کنید؛ به‌محض آماده‌شدن سفارش پیامک می‌کنیم.
- اصالت
- کالای اصل، با گارانتی کارخانه
- مشاوره
- ۰۳۱-۳۱۳۳۳۸۴۰انتخاب تنوع مناسب را رایگان با کارشناس بررسی کنید.
جدول کامل ۸ تنوع
روی هر سطر بزنید تا همان تنوع انتخاب شود.
| انتخاب | تنوع | شناسه | موجودی | قیمت |
|---|---|---|---|---|
| استارت | ۱۰۰۳ | موجود | — | |
| استارت چراغدار | ۱۰۰۴ | موجود | — | |
| استپ | ۱۰۰۵ | موجود | — | |
| استپ چراغدار | ۱۰۰۶ | موجود | — | |
| دوبل استپ و استارت | ۱۰۰۷ | موجود | — | |
| دوبل استپ و استارت چراغدار | ۱۰۰۸ | موجود | — | |
| قطع اضطراری | ۱۰۰۹ | موجود | — | |
| گارد کلید اضطراری | ۱۰۱۰ | موجود | — |
مشخصات فنی
طبق اعلام سازنده
| نوع کلیدها | استارت، استپ، دوبل استپ و استارت، چراغدار، قطع اضطراری و گارد |
|---|---|
| قطر نصب | ۲۲ میلی‌متر |
| لامپ نسخه چراغدار | ۲۴، ۴۸، ۱۱۰ یا ۲۲۰ ولت |
| ظرفیت کنتاکت | تا ۳ آمپر در ۲۴۰ ولت متناوب |
| رنگ دکمه | استارت سبز، آبی، زرد یا مشکی؛ استارت چراغدار سبز، آبی، زرد یا سفید؛ رنگ بقیه مدل‌ها هنگام سفارش |
| استاندارد | IEC 60947-5-1 |
| گروه کاربردی | AC-15/DC-13 |
| جریان حرارتی | ۱۰ آمپر |
| ولتاژ نامی عایق | ۴۰۰ ولت |
| ولتاژ ضربه‌ای | ۴ کیلوولت |
| توان لامپ | ۰٫۱۷ تا ۰٫۴۸ وات |
| بدنه | طرح فلزی یا ساده |
| دمای محیط | منفی ۵ تا مثبت ۴۰ درجه سانتی‌گراد |
| حداکثر ارتفاع نصب | ۲۰۰۰ متر |
| درجه آلودگی | ۳ |
معرفی کالا
پوش باتن رعد با قطر نصب ۲۲ میلی‌متر در سه گروه ساخته می‌شود: استارت و استپ (ساده یا چراغدار)، کلید دوبل استپ و استارت، و کلید قطع اضطراری با گارد مخصوصش. های‌برق، نمایندگی رسمی رعد در اصفهان، این کلیدها را برای تابلوی فرمان موتور، پمپ و دستگاه تأمین می‌کند؛ قیمت تلفنی یا با پیش‌فاکتور است.
کدها و مشخصات پوش باتن رعد
| کد | نوع | رنگ، لامپ و توضیح |
|---|---|---|

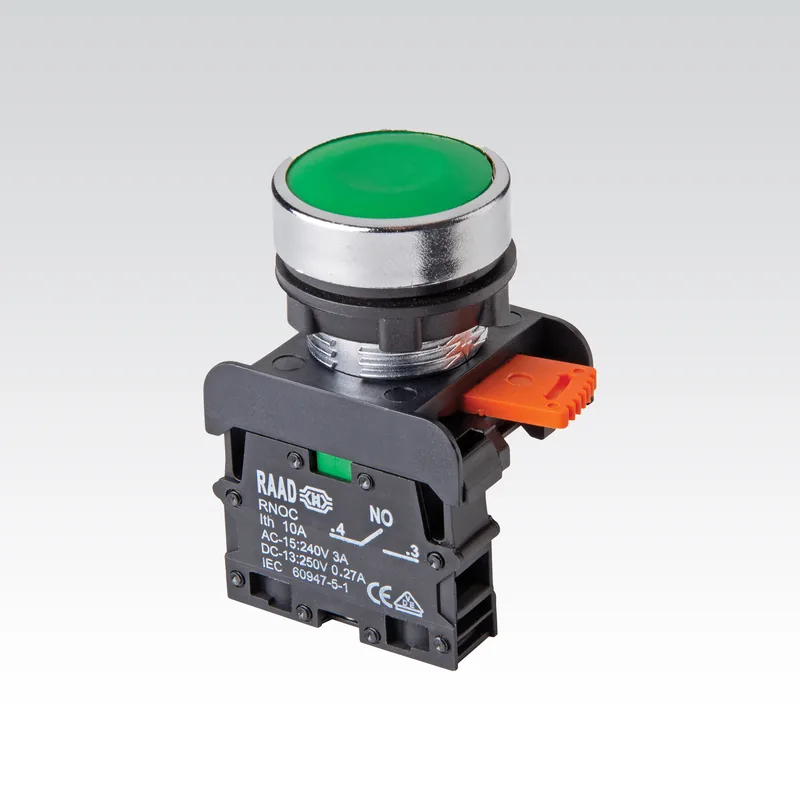

| FBO | استارت، بدون چراغ | سبز، آبی، زرد، مشکی |

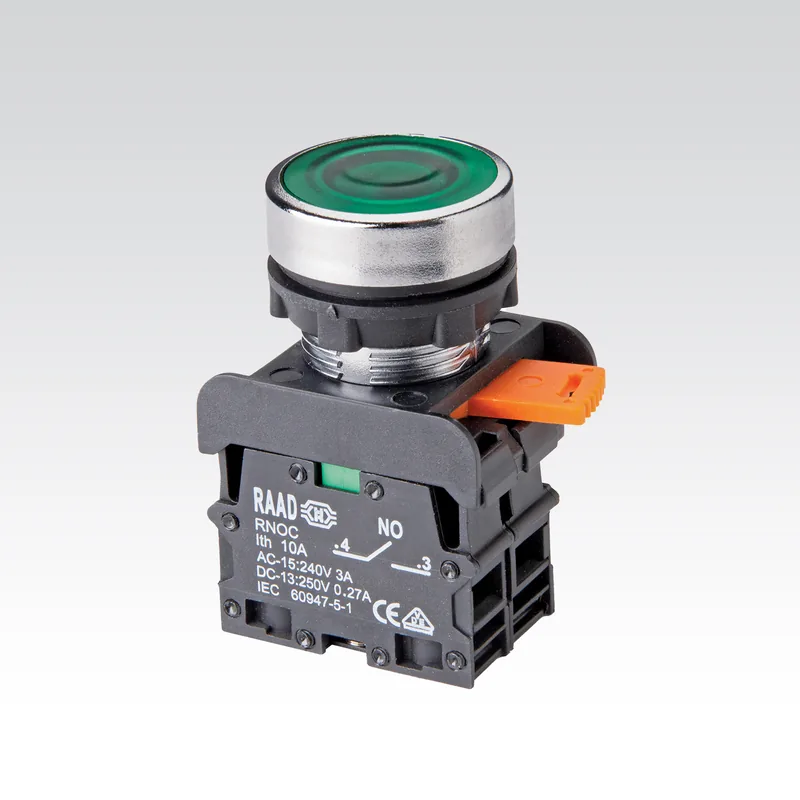

| FBL-O | استارت چراغدار | سبز، آبی، زرد، سفید؛ لامپ ۲۴، ۴۸، ۱۱۰ یا ۲۲۰ ولت |
| FBC | استپ، بدون چراغ | رنگ هنگام سفارش تعیین می‌شود |

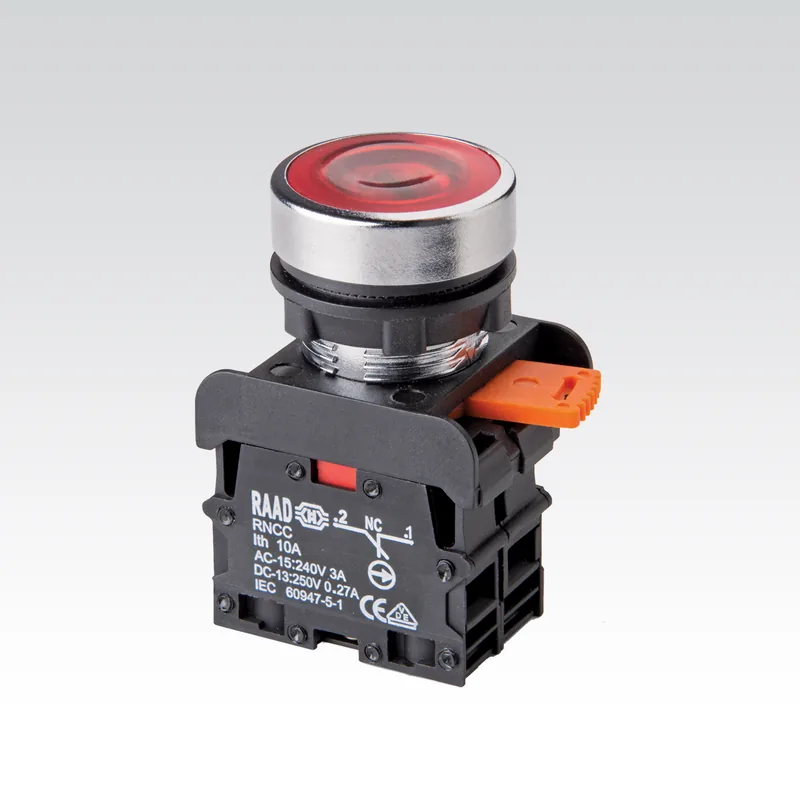

| FBL-C | استپ چراغدار | لامپ ۲۴، ۴۸، ۱۱۰ یا ۲۲۰ ولت؛ رنگ هنگام سفارش |

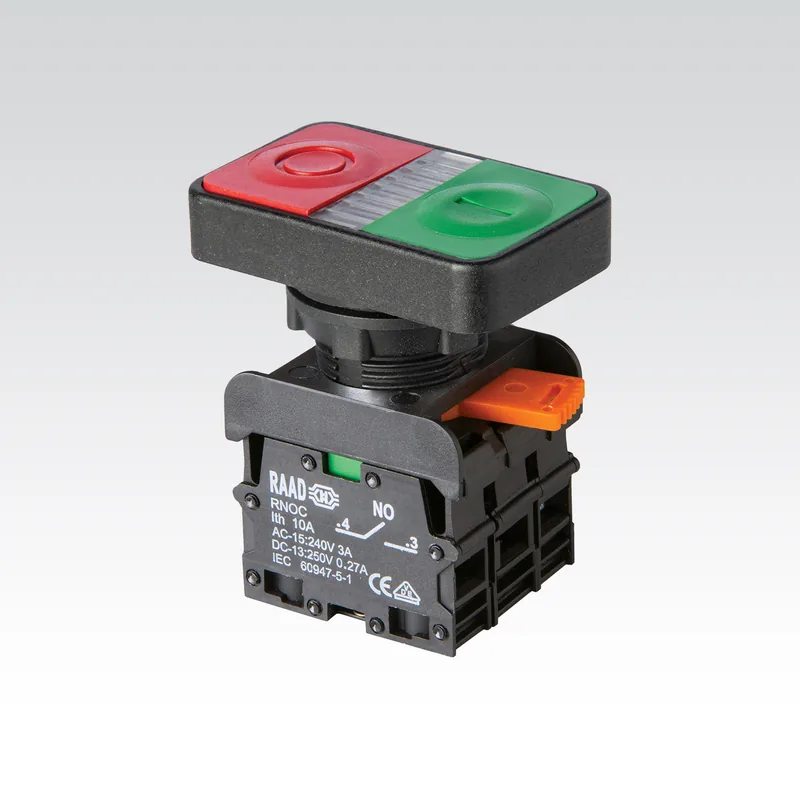

| DPB | دوبل استپ و استارت | رنگ هنگام سفارش تعیین می‌شود |
| DPBL | دوبل چراغدار | لامپ ۲۲۰ ولت؛ ولتاژ دیگر را بپرسید |
| ESTR | کلید قطع اضطراری | قفل‌شونده؛ رنگ و شکل دکمه را هنگام سفارش بپرسید |
| G-ESTR | گارد کلید قطع اضطراری | مانع تماس ناخواسته دست با دکمه |
کلیدهای استارت، استپ و دوبل در دو طرح بدنه، فلزی و ساده، عرضه می‌شوند. همه ترکیب‌های رنگ و ولتاژ ساخته نمی‌شود؛ ترکیب مورد نظر را هنگام استعلام بگویید.
استارت، استپ، دوبل یا قطع اضطراری؟
- دوبل یا دو کلید جدا: دو کلید جدا چیدمان آزادتری می‌دهند و هرکدام جدا تعویض می‌شود؛ کلید دوبل استپ و استارت را در یک مجموعه کنار هم نگه می‌دارد.
- چراغدار یا ساده: چراغ وقتی می‌ارزد که اپراتور باید وضعیت را از همان نقطه ببیند. ولتاژ لامپ را با مدار فرمان یکی بگیرید.
- رنگ: در تابلوهای صنعتی رایج است که استارت سبز یا سفید و استپ قرمز یا مشکی باشد؛ این رنگ‌بندی با راهنمای IEC 60204-1 هم‌خوان است. اگر پروژه رنگ دیگری خواسته، همان را رعایت کنید.
- کلید قطع اضطراری: دکمه اضطراری باید قارچی، قفل‌شونده و قرمز روی زمینه زرد باشد؛ رنگ و شکل ESTR را هنگام سفارش بپرسید. آن را در دسترس مستقیم اپراتور بگذارید، نه پشت درب بسته. قطع اضطراری جای قفل‌گذاری و جداسازی برق را نمی‌گیرد.
- گارد: گارد کلید قطع اضطراری مانع تماس ناخواسته دست با دکمه است. آن را جایی بگذارید که فشار تصادفی محتمل است، به شرط آنکه دسترسی سریع کند نشود.
- ظرفیت کنتاکت: تا ۳ آمپر در ۲۴۰ ولت متناوب، یعنی مدار فرمان. موتور را کنتاکتور وصل می‌کند و پوش باتن به سیم‌پیچ آن فرمان می‌دهد. برای بار جریان مستقیم، که ظرفیتش بسیار کمتر است، بپرسید.
متعلقات و مدل‌های هم‌سری

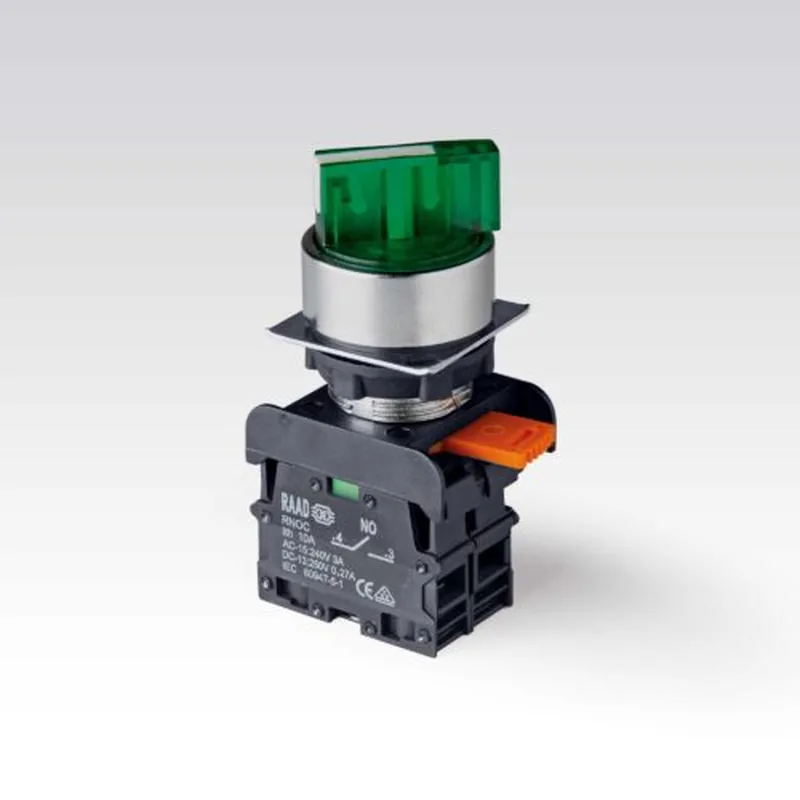

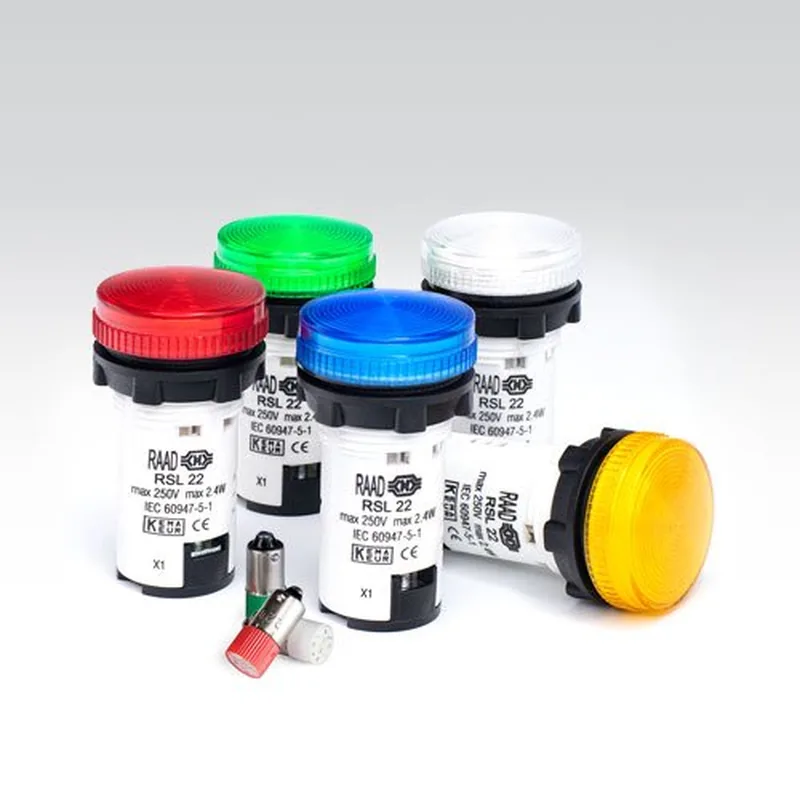

کلید چرخشی در کلید سلکتوری رعد و نشانگرها در چراغ سیگنال تابلویی رعد آمده‌اند؛ کل دسته در پوش باتن و چراغ سیگنال است. کنتاکت‌های NO و NC، کنتاکت لامپ و کاور سیلیکونی جداگانه در فهرست رعد هستند.
پرسش‌های پرتکرار
پوش باتن برای مدار ۳۸۰ ولت هم مناسب است؟
نه مستقیم. ولتاژ کار کنتاکت ۲۴۰ ولت متناوب است؛ ولتاژ نامی عایق ۴۰۰ ولت ظرفیت عایقی بدنه است، نه ولتاژ قطع و وصل. ۳۸۰ ولت بین دو فاز نباید روی کنتاکت بیفتد؛ فرمان را با ترانس فرمان یا ولتاژ پایین‌تر بسازید.
کلید قطع اضطراری بدون گارد هم کار می‌کند؟
گارد کد جداگانه دارد و شرط کار کردن کلید نیست؛ لزومش را محل نصب تعیین می‌کند.
کدهای رعد را در لیست قیمت رعد و معرفی برند را در صفحه برند رعد ببینید؛ برای سؤال فنی تماس بگیرید تا نمایندگی رسمی رعد در اصفهان ترکیب کلید، کنتاکت و لامپ را پیش از سفارش بررسی کند.
