کلید مینیاتوری AC رعد تیپ C، ۱۰ کیلوآمپر

کلید مینیاتوری رعد تیپ C با قدرت قطع ۱۰ کیلوآمپر برای تابلوهایی است که جریان اتصال کوتاه بالاتری دارند: تابلوی توزیع نزدیک ترانس، تابلوی اصلی کارگاه و کارخانه. یک تا چهار پل، ۲ تا ۶۳ آمپر و ۴۳ کد دارد. قیمت را تلفنی یا با پیش‌فاکتور از نمایندگی رسمی رعد در اصفهان بگیرید. تابلوی عمومی ساختمان معمولا با کلید مینیاتوری رعد ۶ کیلوآمپر بسته می‌شود.

کدها و مشخصات کلید مینیاتوری رعد ۱۰ کیلوآمپر

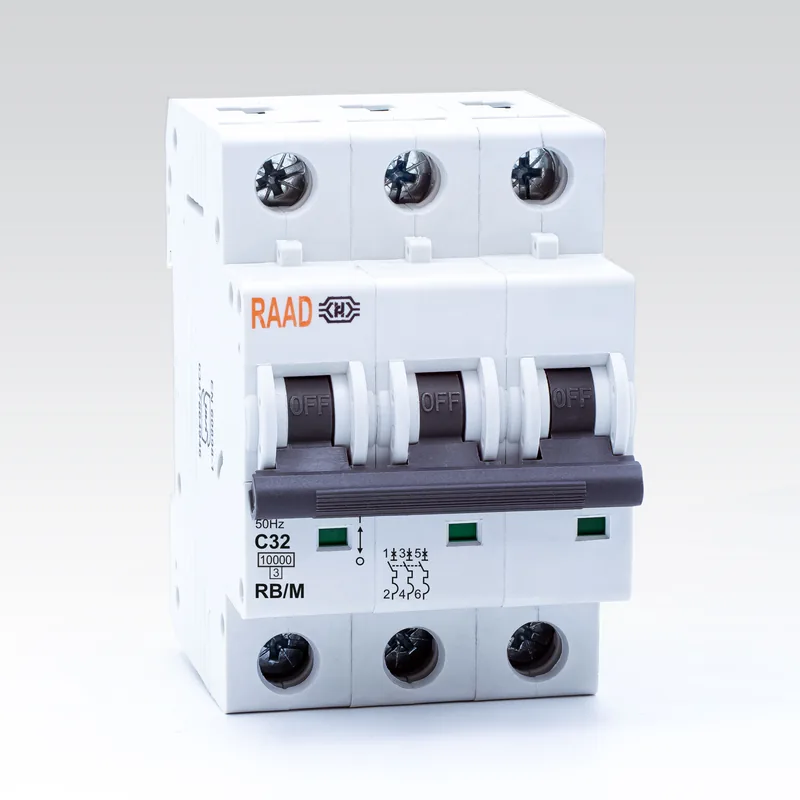

در کد RB-M-3P-C3210KA به ترتیب سه پل، منحنی C، ۳۲ آمپر و ۱۰ کیلوآمپر خوانده می‌شود. آمپرهای موجود در هر تعداد پل:

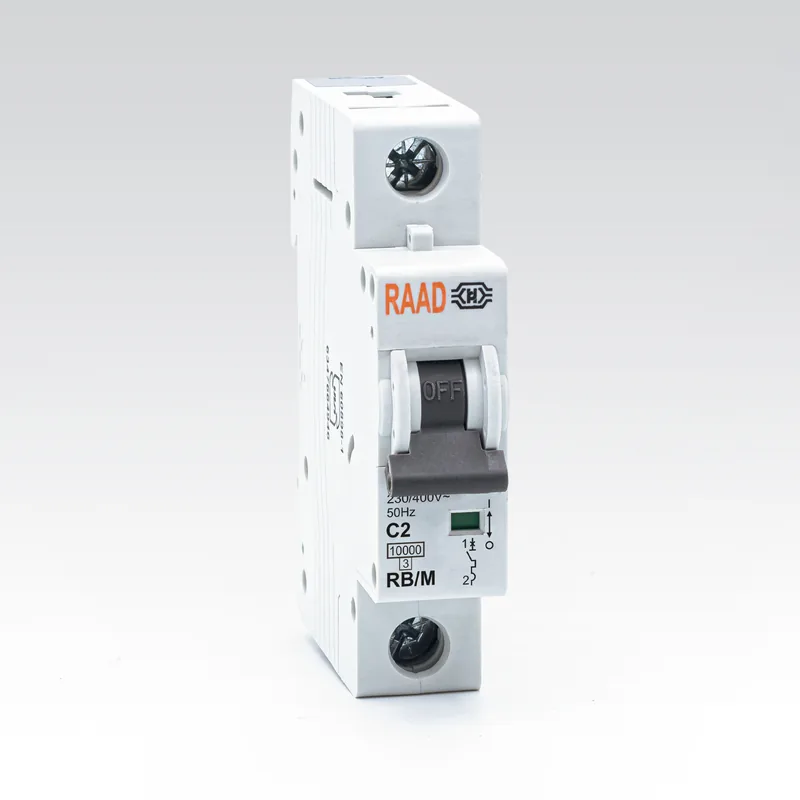

• یک پل: ۲، ۴، ۶، ۱۰، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰ و ۶۳ آمپر

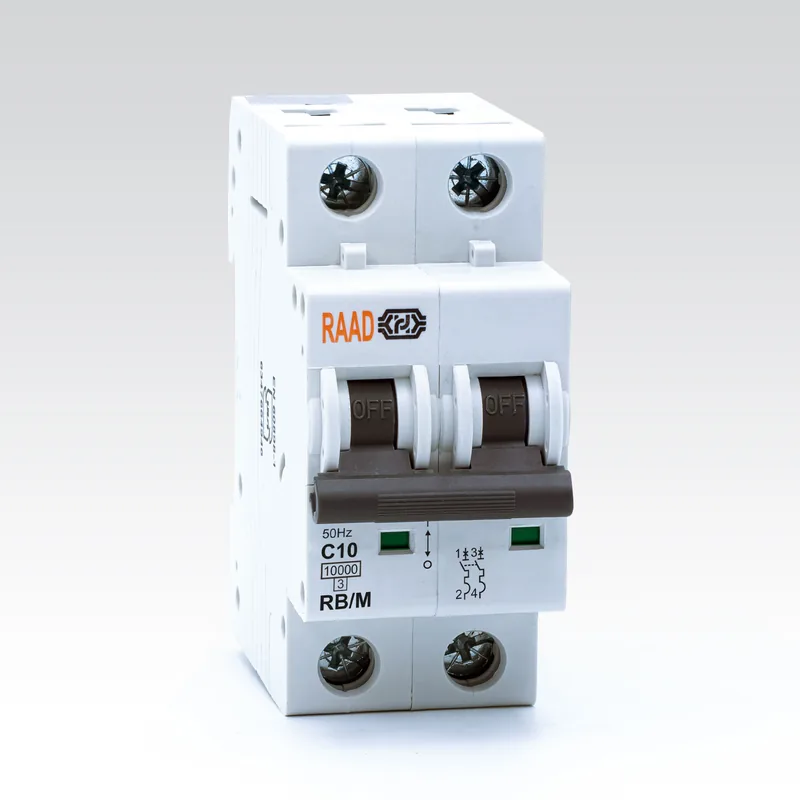

• دو پل: ۲، ۴، ۶، ۱۰، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰ و ۶۳ آمپر
• سه پل: ۲، ۴، ۶، ۱۰، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰ و ۶۳ آمپر
• چهار پل: ۲، ۴، ۶، ۱۰، ۱۶، ۲۰، ۲۵، ۳۲، ۵۰ و ۶۳ آمپر؛ ۴۰ آمپر در این ردیف نیست

همه ۴۳ کد قدرت قطع ۱۰۰۰۰ آمپر دارند و ولتاژ، حفاظت IP20 و ترمینال آن‌ها همان ردیف ۶ کیلوآمپر است.

چرا کنار ترانس ۱۰ کیلوآمپر؟

جریان اتصال کوتاه در ترمینال ترانس بیشترین مقدار را دارد و با طولانی شدن کابل کم می‌شود. تابلویی که با شینه کوتاه به اتاق ترانس وصل است جریان بالاتری می‌بیند، و قدرت قطع کلید نباید از آن کمتر باشد. ۱۰ کیلوآمپر هم جواب همه جا نیست: اگر محاسبه طراح عدد بالاتری داد، کلیدی با قدرت قطع بیشتر یا طرح حفاظت پشتیبان لازم است.

چطور مدل مناسب را انتخاب کنیم

• این سری تا ۶۳ آمپر است؛ ورودی بزرگ‌تر تابلوی اصلی کلید دیگری می‌خواهد و کلید مینیاتوری برای خروجی‌های آن است.
• فیدر موتور کوچک سه‌فاز سه پل می‌خواهد و خروجی سه‌فاز با نول چهار پل.
• سه پل ۴۰ آمپر هست، ولی چهار پل بعد از ۳۲ آمپر ۵۰ آمپر می‌آید؛ آن را فقط وقتی بگیرید که سیم تحمل کند.
• پریز و دستگاه دستی کارگاه، علاوه بر کلید مینیاتوری، محافظ جان رعد هم می‌خواهند. مبنای تیپ و جریان در راهنمای کلید مینیاتوری رعد آمده است.

پرسش‌های پرتکرار

کلید ۶ و ۱۰ کیلوآمپر را در یک تابلو می‌شود با هم گذاشت؟

بله، به شرط اینکه قدرت قطع هر کلید از جریان اتصال کوتاه نقطه نصب خودش کمتر نباشد؛ این ملاک را برای هر کلید جدا بسنجید.

۱۰ کیلوآمپر را همه جا بگیرم؟

لازم نیست؛ اگر جریان اتصال کوتاه محل نصب از ۶ کیلوآمپر کمتر باشد، ۶ کیلوآمپر کافی است و طراح تابلو آن را تأیید می‌کند.

کدها را از لیست قیمت رعد بگیرید و محصولات دیگر را در صفحه برند رعد ببینید. پرسش فنی را از صفحه تماس با ما بفرستید یا با نمایندگی رسمی رعد در اصفهان مشورت کنید.
