کلید محافظ جان رعد سری RB-RC
کلید محافظ جان رعد در دو پل برای مدار تک‌فاز و چهار پل برای مدار سه‌فاز، با جریان نامی ۲۵ تا ۶۳ آمپر و حساسیت ۳۰ یا ۳۰۰ میلی‌آمپر. این کلید فقط نشتی به زمین را قطع می‌کند و اضافه بار را نمی‌بیند، پس کنار کلید مینیاتوری نصب می‌شود. قیمت تلفنی یا با پیش‌فاکتور.
۷ تنوع، موجود
ویژگی‌های اصلی
خرید از های‌برق
- ارسال
- سریع به سراسر ایرانسفارش یک روز کاری بعد از ثبت ارسال می‌شود و ۲ تا ۴ روز کاری در راه است. همه سفارش‌ها با تیپاکس و به‌صورت پس‌کرایه ارسال می‌شوند.
- تحویل
- دریافت حضوری از فروشگاه، رایگاندر مرحله تکمیل سفارش انتخابش کنید؛ به‌محض آماده‌شدن سفارش پیامک می‌کنیم.
- اصالت
- کالای اصل، با گارانتی کارخانه
- مشاوره
- ۰۳۱-۳۱۳۳۳۸۴۰انتخاب تنوع مناسب را رایگان با کارشناس بررسی کنید.
جدول کامل ۷ تنوع
روی هر سطر بزنید تا همان تنوع انتخاب شود.
| انتخاب | تنوع | جریان نامی (آمپر) | شناسه | موجودی | قیمت |
|---|---|---|---|---|---|
| ۲ پل ۴ تنوع | |||||
| ۲x۲۵ | ۲۵ | ۱۰۲۲ | موجود | — | |
| ۲x۳۲ | ۳۲ | ۱۰۲۳ | موجود | — | |
| ۲x۴۰ | ۴۰ | ۱۰۲۴ | موجود | — | |
| ۲x۶۳ | ۶۳ | ۱۰۲۵ | موجود | — | |
| ۴ پل ۳ تنوع | |||||
| ۴x۲۵ | ۲۵ | ۱۰۲۶ | موجود | — | |
| ۴x۴۰ | ۴۰ | ۱۰۲۷ | موجود | — | |
| ۴x۶۳ | ۶۳ | ۱۰۲۸ | موجود | — | |
مشخصات فنی
طبق اعلام سازنده
| تعداد پل | ۲ پل (فاز و نول) و ۴ پل (سه فاز و نول) |
|---|---|
| جریان نامی | ۲۵ تا ۶۳ آمپر (دو پل: ۲۵، ۳۲، ۴۰، ۶۳؛ چهار پل: ۲۵، ۴۰، ۶۳) |
| جریان پسماند | ۳۰ و ۳۰۰ میلی‌آمپر (حساسیت را هنگام سفارش بگویید) |
| تیپ | AC |
| زمان قطع در جریان پسماند | حداکثر ۰٫۱ ثانیه (جدول رعد، مدل ۳۰ میلی‌آمپر) |
| جریان اتصال کوتاه | ۶ کیلوآمپر |
| توان قطع و وصل جریان پسماند | ۶۳۰ آمپر |
| نوع | الکترومغناطیسی |
| درجه حفاظت | IP20 |
| سطح مقطع ترمینال | ۲۵ میلی‌متر مربع برای کابل و شینه |
| گشتاور پیچ ترمینال | ۲٫۵ نیوتن متر |
| عمر مکانیکی | ۴۰۰۰ قطع و وصل |
| عمر الکتریکی | ۲۰۰۰ قطع و وصل |
| نصب | ریل ۳۵ میلی‌متری استاندارد EN 60715 |
معرفی کالا
کلید محافظ جان رعد سری RB-RC در دو پل و چهار پل، با جریان نامی ۲۵ تا ۶۳ آمپر و حساسیت ۳۰ یا ۳۰۰ میلی‌آمپر عرضه می‌شود و هفت کد دارد. اگر جریان کوچکی از مسیر ناخواسته به زمین برود، مثلا از بدن یک نفر، مدار را قطع می‌کند. انتخاب آن را با نمایندگی رسمی رعد در اصفهان هماهنگ کنید؛ قیمت تلفنی یا با پیش‌فاکتور اعلام می‌شود.
کدها و مشخصات کلید محافظ جان RB-RC
| کد | تعداد پل | جریان نامی |
|---|---|---|
| RBRC-2P-25A-6KA | ۲ پل (فاز و نول) | ۲۵ آمپر |
| RBRC-2P-32A-6KA | ۲ پل (فاز و نول) | ۳۲ آمپر |
| RBRC-2P-40A-6KA | ۲ پل (فاز و نول) | ۴۰ آمپر |
| RBRC-2P-63A-6KA | ۲ پل (فاز و نول) | ۶۳ آمپر |
| RBRC-4P-25A-6KA | ۴ پل (سه فاز و نول) | ۲۵ آمپر |
| RBRC-4P-40A-6KA | ۴ پل (سه فاز و نول) | ۴۰ آمپر |
| RBRC-4P-63A-6KA | ۴ پل (سه فاز و نول) | ۶۳ آمپر |
در هر هفت کد، تیپ AC، جریان اتصال کوتاه ۶ کیلوآمپر و درجه حفاظت IP20 یکی است. چهار پل ۳۲ آمپر در این سری نیست.
دو پل یا چهار پل؟

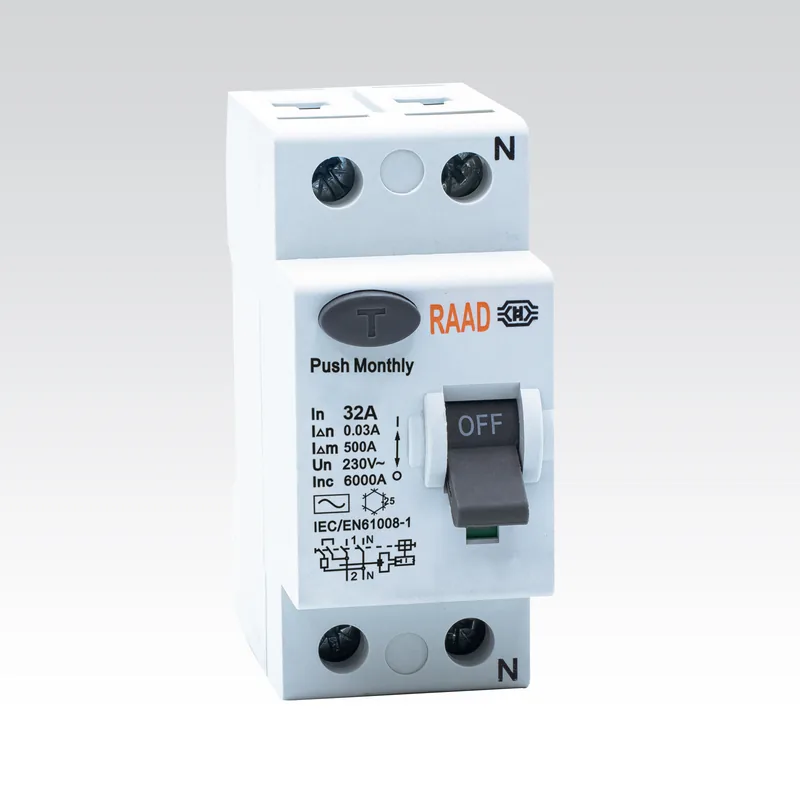

- دو پل: برای مدار تک‌فاز؛ فاز و نول هر دو از آن می‌گذرند.

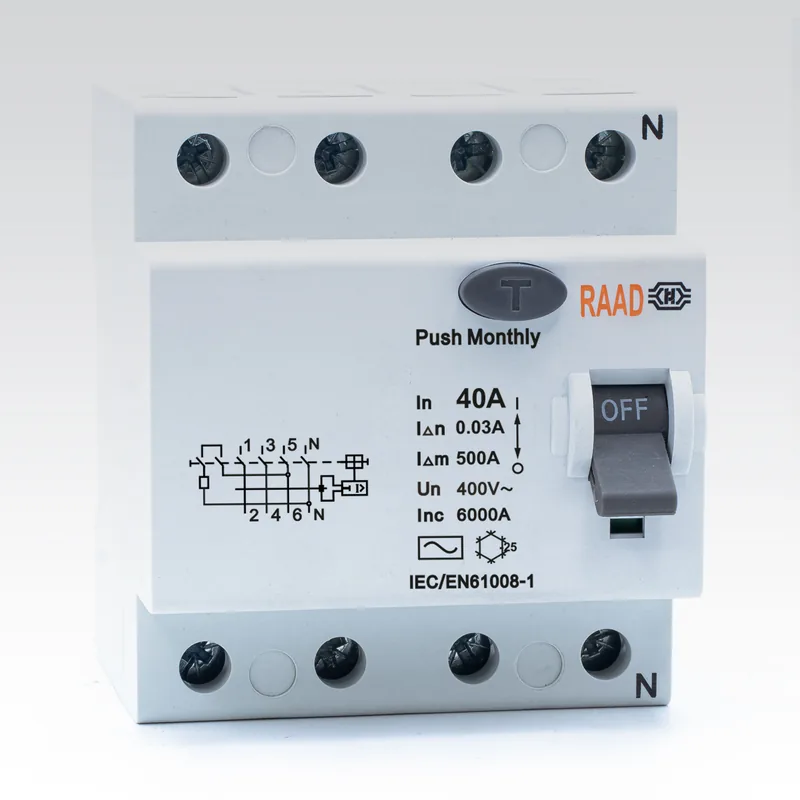

- چهار پل: برای ورودی سه‌فاز با نول. دو پل برای بار سه‌فاز کافی نیست، چون فقط یک فاز از آن رد می‌شود.
حساسیت: ۳۰ یا ۳۰۰ میلی‌آمپر؟
رعد این کلید را در ۳۰ و ۳۰۰ میلی‌آمپر دارد و کد جدول فقط پل و آمپر را می‌گوید؛ هنگام قیمت‌گیری حساسیت را بگویید. معمولا ۳۰ میلی‌آمپر برای حفاظت از جان و ۳۰۰ میلی‌آمپر برای حفاظت در برابر آتش‌سوزی یا ورودی اصلی تابلو انتخاب می‌شود؛ تصمیم نهایی با طراح تابلو است.
جریان نامی یعنی جریان عبور، نه حفاظت اضافه بار
۲۵ تا ۶۳ آمپر بیشترین جریان دائمی این کلید است. محافظ جان فقط اختلاف جریان رفت و برگشت را می‌سنجد و اضافه بار را نمی‌بیند؛ سیم را کلید مینیاتوری یا فیوز حفاظت می‌کند. عدد ۶ کیلوآمپر هم جای کلید مینیاتوری را نمی‌گیرد.
چطور مدل مناسب را انتخاب کنیم
- جریان را از بزرگ‌ترین کلید مینیاتوری پشت آن بگیرید و محافظ جان را هم‌اندازه یا یک پله بزرگ‌تر بخواهید؛ کلید مینیاتوری هرگز از محافظ جان بزرگ‌تر نشود. کلید مینیاتوری را از کلید مینیاتوری رعد تیپ C، ۶ کیلوآمپر انتخاب کنید.
- تابلو را به چند گروه تقسیم کنید و برای هر گروه یک محافظ جان بگذارید. اگر برای هر مدار یک دستگاه می‌خواهید، کلید محافظ جان ترکیبی رعد را ببینید.
- تیپ AC فقط نشتی متناوب را می‌بیند. برای بار با اینورتر یا درایو، راهنمای کلید مینیاتوری رعد و دفترچه دستگاه را بخوانید.
پرسش‌های پرتکرار
محافظ جان بدون سیم ارت هم کار می‌کند؟
برای نشتی از بدن انسان بله، ولی جای ارت را نمی‌گیرد: بدنه فلزی دستگاه باید ارت داشته باشد.
محافظ جان بی‌دلیل می‌افتد؛ چه کنم؟
مدارها را یکی‌یکی جدا کنید تا وسیله معیوب پیدا شود. دو علت رایج نول مشترک بین دو محافظ جان و نشتی چند وسیله گرمایی است؛ نول هر مدار را به محافظ جان همان مدار وصل کنید.
کدها در لیست قیمت رعد و محصولات دیگر در صفحه برند رعد آمده است. پرسش فنی را از صفحه تماس با ما بفرستید. مشاوره پیش از خرید با نمایندگی رسمی رعد در اصفهان است.
