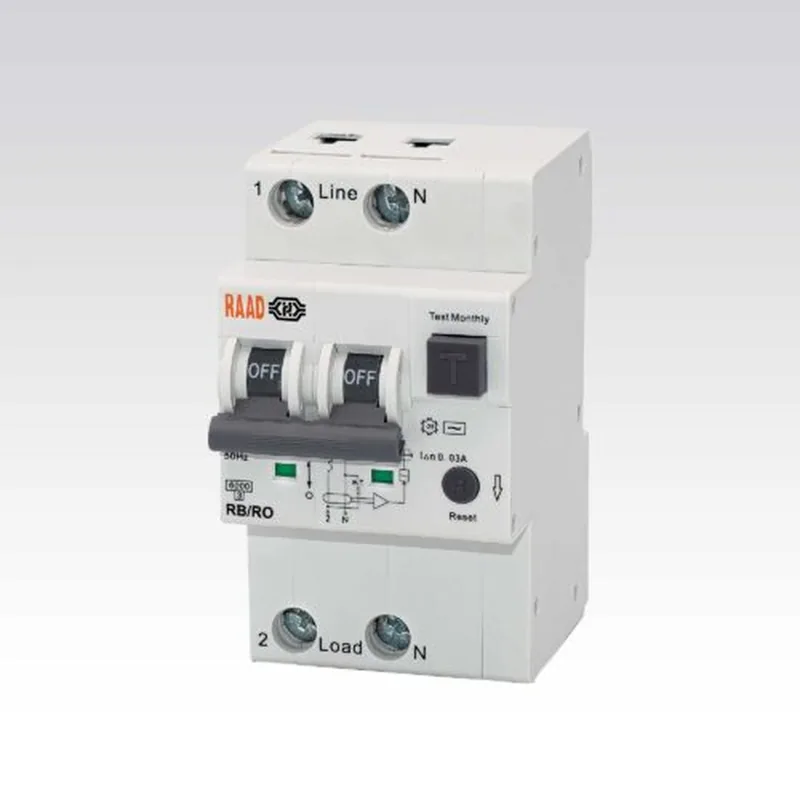

کلید محافظ جان ترکیبی رعد سری RB-RO
کلید محافظ جان ترکیبی رعد کار کلید مینیاتوری و محافظ جان را در یک دستگاه دو پل انجام می‌دهد: اضافه بار، اتصال کوتاه و نشتی به زمین. ۹ جریان نامی از ۶ تا ۶۳ آمپر و حساسیت ۳۰ میلی‌آمپر دارد و قدرت قطع آن ۶ کیلوآمپر است. قیمت را تلفنی یا با پیش‌فاکتور بگیرید.
۹ تنوع، موجود
ویژگی‌های اصلی
خرید از های‌برق
- ارسال
- سریع به سراسر ایرانسفارش یک روز کاری بعد از ثبت ارسال می‌شود و ۲ تا ۴ روز کاری در راه است. همه سفارش‌ها با تیپاکس و به‌صورت پس‌کرایه ارسال می‌شوند.
- تحویل
- دریافت حضوری از فروشگاه، رایگاندر مرحله تکمیل سفارش انتخابش کنید؛ به‌محض آماده‌شدن سفارش پیامک می‌کنیم.
- اصالت
- کالای اصل، با گارانتی کارخانه
- مشاوره
- ۰۳۱-۳۱۳۳۳۸۴۰انتخاب تنوع مناسب را رایگان با کارشناس بررسی کنید.
جدول کامل ۹ تنوع
روی هر سطر بزنید تا همان تنوع انتخاب شود.
| انتخاب | تنوع | شناسه | موجودی | قیمت |
|---|---|---|---|---|
| ۶ آمپر | ۱۰۳۰ | موجود | — | |
| ۱۰ آمپر | ۱۰۳۱ | موجود | — | |
| ۱۶ آمپر | ۱۰۳۲ | موجود | — | |
| ۲۰ آمپر | ۱۰۳۳ | موجود | — | |
| ۲۵ آمپر | ۱۰۳۴ | موجود | — | |
| ۳۲ آمپر | ۱۰۳۵ | موجود | — | |
| ۴۰ آمپر | ۱۰۳۶ | موجود | — | |
| ۵۰ آمپر | ۱۰۳۷ | موجود | — | |
| ۶۳ آمپر | ۱۰۳۸ | موجود | — |
مشخصات فنی
طبق اعلام سازنده
| تعداد پل | ۲ پل (فاز و نول) |
|---|---|
| جریان نامی | ۶ تا ۶۳ آمپر (۶، ۱۰، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳) |
| جریان پسماند | ۳۰ میلی‌آمپر |
| منحنی | C |
| قدرت قطع | ۶ کیلوآمپر |
| تیپ | AC |
| زمان قطع در جریان پسماند | حداکثر ۰٫۱ ثانیه |
| درجه حفاظت | IP20 |
| سطح مقطع ترمینال | ۲۵ میلی‌متر مربع برای کابل و شینه |
| گشتاور پیچ ترمینال | ۲٫۵ نیوتن متر |
| عمر مکانیکی | ۱۰۰۰۰ قطع و وصل |
| عمر الکتریکی | ۴۰۰۰ قطع و وصل |
معرفی کالا
کلید محافظ جان ترکیبی رعد سری RB-RO کار کلید مینیاتوری و محافظ جان را در یک دستگاه انجام می‌دهد: برای یک مدار، اضافه بار، اتصال کوتاه و نشتی به زمین را قطع می‌کند. دو پل است (فاز و نول) و در ۹ جریان نامی از ۶ تا ۶۳ آمپر، با منحنی C، حساسیت ۳۰ میلی‌آمپر و قدرت قطع ۶ کیلوآمپر عرضه می‌شود. انتخاب را با نمایندگی رسمی رعد در اصفهان هماهنگ کنید؛ قیمت تلفنی یا با پیش‌فاکتور اعلام می‌شود.
کدها و مشخصات کلید ترکیبی RB-RO
| کد | تعداد پل | جریان نامی |
|---|---|---|
| RB-RO-2PC6-6KA | ۲ پل (فاز و نول) | ۶ آمپر |
| RB-RO-2PC10-6KA | ۲ پل (فاز و نول) | ۱۰ آمپر |
| RB-RO-2PC16-6KA | ۲ پل (فاز و نول) | ۱۶ آمپر |
| RB-RO-2PC20-6KA | ۲ پل (فاز و نول) | ۲۰ آمپر |
| RB-RO-2PC25-6KA | ۲ پل (فاز و نول) | ۲۵ آمپر |
| RB-RO-2PC32-6KA | ۲ پل (فاز و نول) | ۳۲ آمپر |
| RB-RO-2PC40-6KA | ۲ پل (فاز و نول) | ۴۰ آمپر |
| RB-RO-2PC50-6KA | ۲ پل (فاز و نول) | ۵۰ آمپر |
| RB-RO-2PC63-6KA | ۲ پل (فاز و نول) | ۶۳ آمپر |
در هر ۹ کد، منحنی C، حساسیت ۳۰ میلی‌آمپر، قدرت قطع ۶ کیلوآمپر، تیپ AC و درجه حفاظت IP20 یکی است. ترمینال تا ۲۵ میلی‌متر مربع است و عمر مکانیکی ۱۰۰۰۰ و عمر الکتریکی ۴۰۰۰ قطع و وصل اعلام شده است.
یک دستگاه برای هر مدار یا محافظ جان و کلید مینیاتوری جدا؟
تصمیم اصلی این است که با یک نشتی چه مقدار از تابلو خاموش شود.
- محافظ جان مشترک و چند کلید مینیاتوری: نشتی در یک مدار، همه مدارهای پشت آن محافظ جان را خاموش می‌کند و پیدا کردن مدار معیوب زمان می‌برد. برای تعداد زیادی مدار سبک، مثل روشنایی و پریز یک واحد، مناسب است.
- یک کلید ترکیبی برای هر مدار: فقط مدار معیوب قطع می‌شود و بقیه روشن می‌مانند؛ کلید افتاده هم نشان می‌دهد مشکل از کدام مدار است.
مداری که قطع ناخواسته برایش گران تمام می‌شود یا در رطوبت کار می‌کند بیشتر به کلید ترکیبی می‌ارزد: یخچال و فریزر، آبگرمکن، ماشین لباسشویی، پمپ آب و تجهیزات شبکه.
چطور مدل مناسب را انتخاب کنیم
- جریان نامی را مثل کلید مینیاتوری از بار و سیم مدار تعیین کنید؛ روش آن در راهنمای کلید مینیاتوری رعد آمده است.
- نول هر مدار باید از همان کلید ترکیبی رد شود؛ اگر نول دو مدار به هم بسته شود، کلید بی‌دلیل می‌افتد.

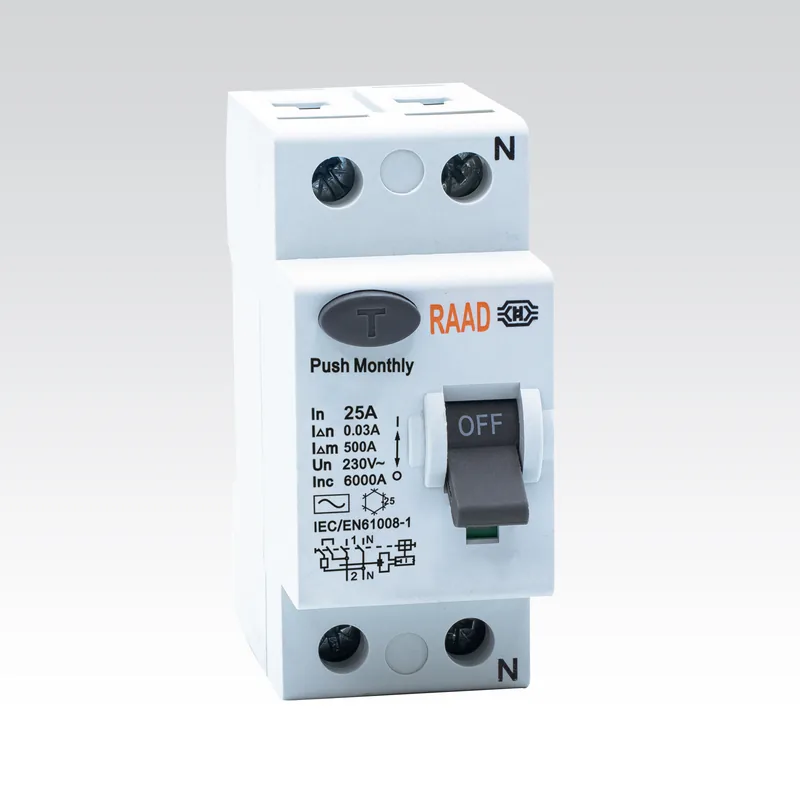

- این سری فقط دو پل و ۶ کیلوآمپر است. برای مدار سه‌فاز یا تابلوی نزدیک ترانس، کلید محافظ جان رعد و کلید مینیاتوری رعد ۱۰ کیلوآمپر را ببینید.
پرسش‌های پرتکرار
کلید ترکیبی افتاد؛ علت نشتی است یا اضافه بار؟
وسیله‌های آن مدار را جدا کنید و کلید را وصل کنید. اگر وصل ماند، آن‌ها را یکی‌یکی وصل کنید تا معیوب پیدا شود. اگر بدون بار هم افتاد، ایراد در سیم‌کشی است و برقکار باید ببیند.
کلید ترکیبی سه‌فاز هم دارید؟
در این سری فقط دو پل هست. مدار سه‌فاز را با محافظ جان چهار پل و کلید مینیاتوری سه پل می‌بندند (برای بار با نول، چهار پل).
کدها در لیست قیمت رعد و محصولات دیگر در صفحه برند رعد آمده است. پرسش فنی را از صفحه تماس با ما بفرستید. مشاوره پیش از خرید با نمایندگی رسمی رعد در اصفهان است.
