فیوز هولدر ریلی رعد سری RFH10
فیوز هولدر ریلی رعد در یک تا چهار پل، با نول و چراغدار، برای مدار متناوب با جریان نامی ۳۲ آمپر و ولتاژ ۶۹۰ ولت. ۹ کد دارد و چراغ نشانگر فقط وضعیت را نشان می‌دهد، نه بی‌برق بودن مدار را. فیوز آن استوانه‌ای ۱۰ در ۳۸ میلی‌متر است. قیمت تلفنی یا با پیش‌فاکتور.
۹ تنوع، موجود
ویژگی‌های اصلی
خرید از های‌برق
- ارسال
- سریع به سراسر ایرانسفارش یک روز کاری بعد از ثبت ارسال می‌شود و ۲ تا ۴ روز کاری در راه است. همه سفارش‌ها با تیپاکس و به‌صورت پس‌کرایه ارسال می‌شوند.
- تحویل
- دریافت حضوری از فروشگاه، رایگاندر مرحله تکمیل سفارش انتخابش کنید؛ به‌محض آماده‌شدن سفارش پیامک می‌کنیم.
- اصالت
- کالای اصل، با گارانتی کارخانه
- مشاوره
- ۰۳۱-۳۱۳۳۳۸۴۰انتخاب تنوع مناسب را رایگان با کارشناس بررسی کنید.
جدول کامل ۹ تنوع
روی هر سطر بزنید تا همان تنوع انتخاب شود.
| انتخاب | تنوع | شناسه | موجودی | قیمت |
|---|---|---|---|---|
| یک پل | ۱۰۴۰ | موجود | — | |
| یک پل چراغدار | ۱۰۴۱ | موجود | — | |
| یک پل و نول چراغدار | ۱۰۴۲ | موجود | — | |
| دو پل | ۱۰۴۳ | موجود | — | |
| دو پل چراغدار | ۱۰۴۴ | موجود | — | |
| سه پل | ۱۰۴۵ | موجود | — | |
| سه پل و نول چراغدار | ۱۰۴۶ | موجود | — | |
| چهار پل | ۱۰۴۷ | موجود | — | |
| چهار پل چراغدار | ۱۰۴۸ | موجود | — |
مشخصات فنی
طبق اعلام سازنده
| تعداد پل | ۱ تا ۴ پل؛ کدهای «پل و نول» برای یک و سه پل |
|---|---|
| چراغ نشانگر | در ۵ کد از ۹ کد |
| اندازه فیوز | استوانه‌ای ۱۰ در ۳۸ میلی‌متر |
| جریان نامی | ۳۲ آمپر |
| ولتاژ نامی | ۶۹۰ ولت |
| نوع جریان | AC |
| گروه کاربردی | AC-22B |
| استاندارد | IEC 60947-3 |
| گشتاور پیچ ترمینال | ۲٫۵ نیوتن متر |
معرفی کالا
فیوز هولدر ریلی رعد سری RFH10 فیوز استوانه‌ای 10×38 را روی ریل تابلو نگه می‌دارد و برای حفاظت و ایزوله کردن مدار طراحی شده است. ۹ کد دارد: یک تا چهار پل، با نول یا بدون نول، با چراغ نشانگر یا بدون آن؛ همه برای مدار متناوب، ۳۲ آمپر و ۶۹۰ ولت. انتخاب را با نمایندگی رسمی رعد در اصفهان هماهنگ کنید؛ قیمت تلفنی یا با پیش‌فاکتور اعلام می‌شود.
کدها و مشخصات فیوز هولدر RFH10
| کد | تعداد پل | چراغ نشانگر |
|---|---|---|
| RFH10 | ۱ پل | ندارد |

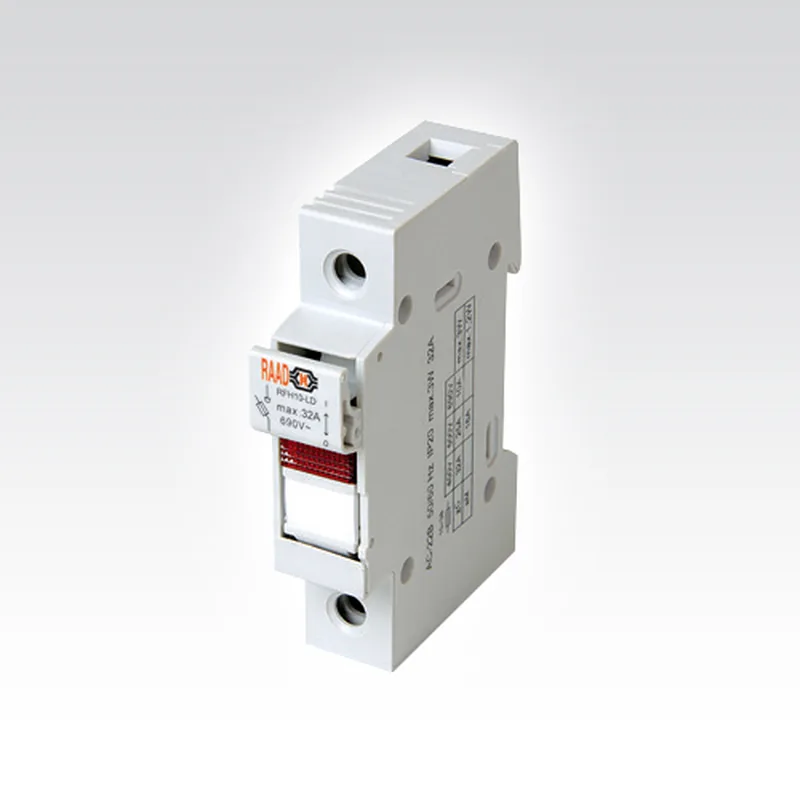

| RFH10LD | ۱ پل | دارد |

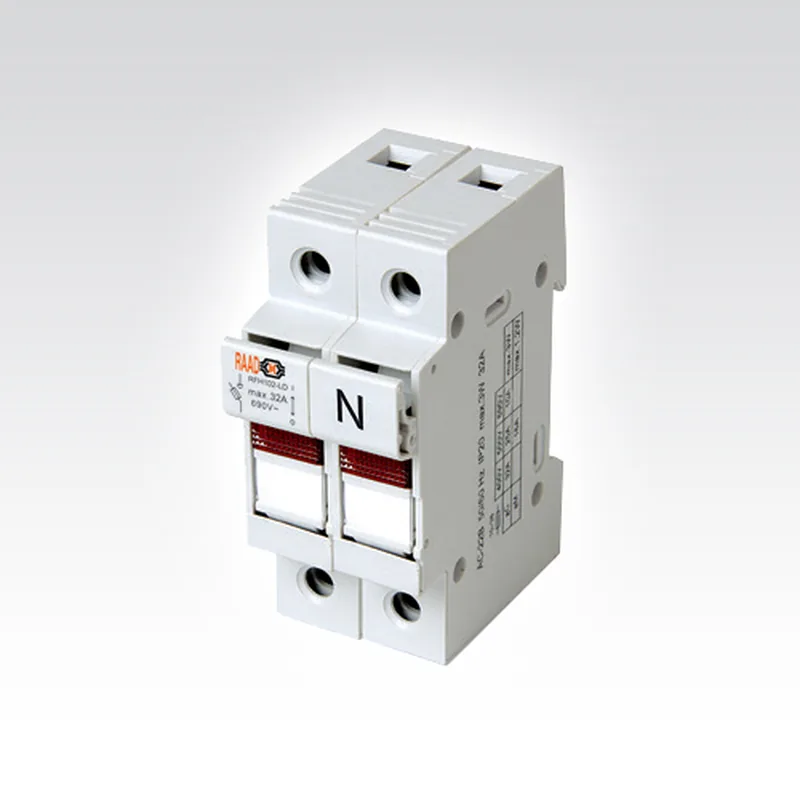

| RFH10NLD | ۱ پل و نول | دارد |
| RFH102 | ۲ پل | ندارد |

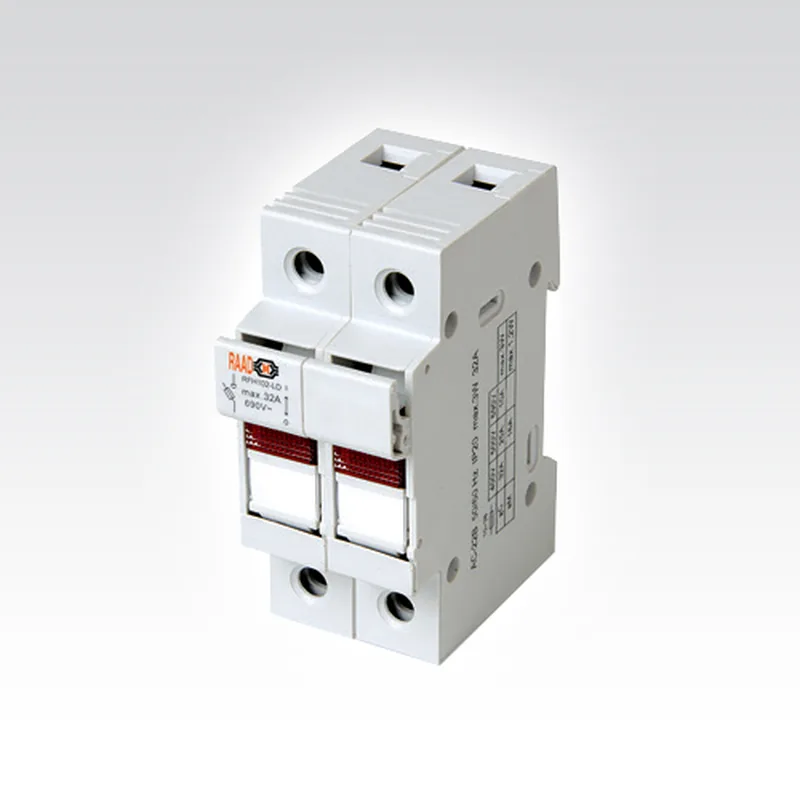

| RFH102LD | ۲ پل | دارد |
| RFH103 | ۳ پل | ندارد |
| RFH103NLD | ۳ پل و نول | دارد |
| RFH104 | ۴ پل | ندارد |
| RFH104LD | ۴ پل | دارد |
در هر ۹ کد، جریان نامی ۳۲ آمپر، ولتاژ نامی ۶۹۰ ولت، نوع جریان AC و گروه کاربردی AC-22B مطابق IEC 60947-3 یکی است و پیچ ترمینال با گشتاور ۲٫۵ نیوتن متر بسته می‌شود.
چراغ نشانگر و نول: هر کدام چه می‌گویند؟
چراغ فقط نشانگر است و ابزار اندازه‌گیری نیست. خاموش بودن آن یعنی بی‌برق بودن مدار نیست؛ پیش از دست زدن به سیم‌ها با فازمتر یا ولت‌متر کنترل کنید. اینکه چراغ هنگام سوختن فیوز روشن می‌شود یا هنگام برقدار بودن مدار، در جدول رعد نیامده است؛ دفترچه همان کد را ببینید یا پیش از سفارش از ما بپرسید.
دو کد RFH10NLD و RFH103NLD «پل و نول» هستند و نول هم در دستگاه می‌آید: یک پل و نول برای مدار تک‌فاز، سه پل و نول برای سه‌فاز. بقیه کدها در نام خود نول ندارند؛ اگر نول هم باید با دستگاه قطع شود، پیش از سفارش با ما در میان بگذارید.
چطور مدل مناسب را انتخاب کنیم
- هر پل یک فیوز می‌گیرد. تعداد پل را برابر تعداد هادی‌هایی بگیرید که قرار است فیوز داشته باشند.
- فیوز این دستگاه استوانه‌ای 10×38 است؛ فیوز را از همین اندازه بخرید.
- جریان فیوز را از سیم و بار بسنجید و از ۳۲ آمپر بالاتر نبرید؛ این سری بیشتر از آن ندارد.
- نوع جریان این دستگاه AC است. مدار DC خورشیدی و باتری را به آن نسپارید.
ریل و مدل‌های هم‌سری
فیوز هولدر روی ریل تابلو می‌نشیند؛ انتخاب ریل و داکت را در راهنمای داکت و ریل تابلو بخوانید. برای مداری که فیوز نمی‌خواهد، کلید مینیاتوری رعد تیپ C، ۶ کیلوآمپر را ببینید.
پرسش‌های پرتکرار
چراغدار بدون نول هم دارید؟
بله: RFH10LD، RFH102LD و RFH104LD چراغدارند و در نام خود نول ندارند.
فیوز هولدر چه فرقی با کلید مینیاتوری دارد؟
فیوز بعد از سوختن باید عوض شود، ولی کلید مینیاتوری را دوباره وصل می‌کنید. فیوز هولدر وقتی انتخاب می‌شود که مدار فیوز می‌خواهد، مثل مدارهای کنترلی، اولیه و ثانویه ترانس و موتور.
