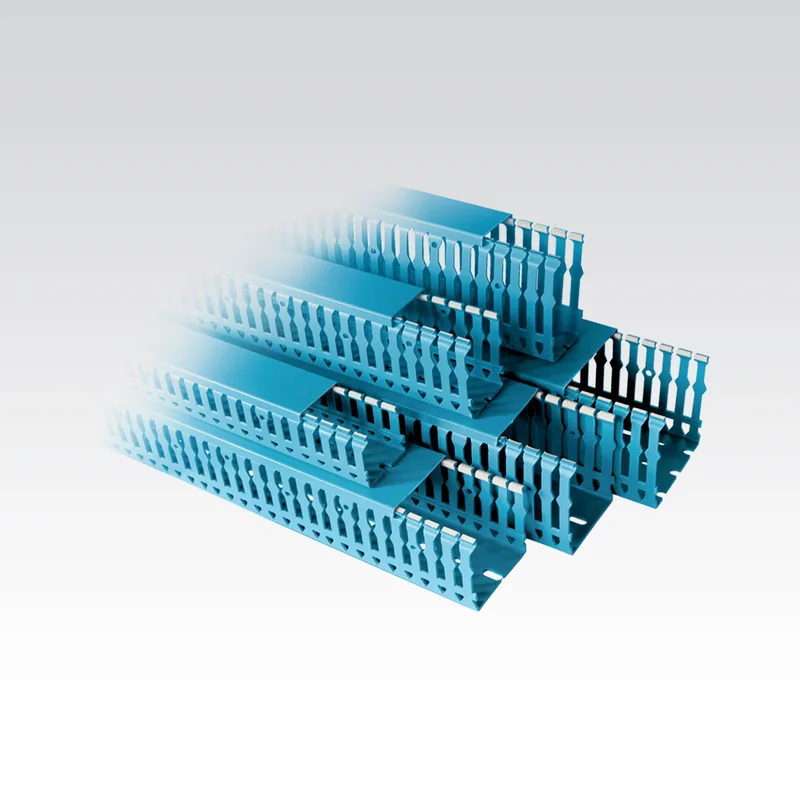

داکت شیاردار تابلو رعد، طوسی و آبی
داکت شیاردار تابلو رعد در پانزده سایز طوسی و پانزده سایز آبی، از عرض ۲۵ تا ۱۰۰ و ارتفاع ۴۰ تا ۱۰۰ میلی‌متر، با درب جدا برای هر عرض. جدول همین صفحه ظرفیت سیم هر سایز را می‌دهد تا داکت را از روی تعداد سیم بگیرید. قیمت را تلفنی یا با پیش‌فاکتور بپرسید.
۴۰ تنوع، موجود
ویژگی‌های اصلی
خرید از های‌برق
- ارسال
- سریع به سراسر ایرانسفارش یک روز کاری بعد از ثبت ارسال می‌شود و ۲ تا ۴ روز کاری در راه است. همه سفارش‌ها با تیپاکس و به‌صورت پس‌کرایه ارسال می‌شوند.
- تحویل
- دریافت حضوری از فروشگاه، رایگاندر مرحله تکمیل سفارش انتخابش کنید؛ به‌محض آماده‌شدن سفارش پیامک می‌کنیم.
- اصالت
- کالای اصل، با گارانتی کارخانه
- مشاوره
- ۰۳۱-۳۱۳۳۳۸۴۰انتخاب تنوع مناسب را رایگان با کارشناس بررسی کنید.
جدول کامل ۴۰ تنوع
روی هر سطر بزنید تا همان تنوع انتخاب شود.
| انتخاب | تنوع | تنوع | شناسه | موجودی | قیمت |
|---|---|---|---|---|---|
| ۲۵ ۶ تنوع | |||||
| ۲۵x۴۰ طوسی | ۴۰ طوسی | ۹۴۷ | موجود | — | |
| ۲۵x۴۰ آبی | ۴۰ آبی | ۹۶۷ | موجود | — | |
| ۲۵x۶۰ طوسی | ۶۰ طوسی | ۹۴۸ | موجود | — | |
| ۲۵x۶۰ آبی | ۶۰ آبی | ۹۶۸ | موجود | — | |
| ۲۵x۸۰ طوسی | ۸۰ طوسی | ۹۴۹ | موجود | — | |
| ۲۵x۸۰ آبی | ۸۰ آبی | ۹۶۹ | موجود | — | |
| ۴۰ ۶ تنوع | |||||
| ۴۰x۴۰ طوسی | ۴۰ طوسی | ۹۵۰ | موجود | — | |
| ۴۰x۴۰ آبی | ۴۰ آبی | ۹۷۰ | موجود | — | |
| ۴۰x۶۰ طوسی | ۶۰ طوسی | ۹۵۱ | موجود | — | |
| ۴۰x۶۰ آبی | ۶۰ آبی | ۹۷۱ | موجود | — | |
| ۴۰x۸۰ طوسی | ۸۰ طوسی | ۹۵۲ | موجود | — | |
| ۴۰x۸۰ آبی | ۸۰ آبی | ۹۷۲ | موجود | — | |
| ۶۰ ۶ تنوع | |||||
| ۶۰x۴۰ طوسی | ۴۰ طوسی | ۹۵۳ | موجود | — | |
| ۶۰x۴۰ آبی | ۴۰ آبی | ۹۷۳ | موجود | — | |
| ۶۰x۶۰ طوسی | ۶۰ طوسی | ۹۵۴ | موجود | — | |
| ۶۰x۶۰ آبی | ۶۰ آبی | ۹۷۴ | موجود | — | |
| ۶۰x۸۰ طوسی | ۸۰ طوسی | ۹۵۵ | موجود | — | |
| ۶۰x۸۰ آبی | ۸۰ آبی | ۹۷۵ | موجود | — | |
| ۸۰ ۶ تنوع | |||||
| ۸۰x۶۰ طوسی | ۶۰ طوسی | ۹۵۶ | موجود | — | |
| ۸۰x۶۰ آبی | ۶۰ آبی | ۹۷۶ | موجود | — | |
| ۸۰x۸۰ طوسی | ۸۰ طوسی | ۹۵۷ | موجود | — | |
| ۸۰x۸۰ آبی | ۸۰ آبی | ۹۷۷ | موجود | — | |
| ۸۰x۱۰۰ طوسی | ۱۰۰ طوسی | ۹۵۸ | موجود | — | |
| ۸۰x۱۰۰ آبی | ۱۰۰ آبی | ۹۷۸ | موجود | — | |
| ۱۰۰ ۶ تنوع | |||||
| ۱۰۰x۶۰ طوسی | ۶۰ طوسی | ۹۵۹ | موجود | — | |
| ۱۰۰x۶۰ آبی | ۶۰ آبی | ۹۷۹ | موجود | — | |
| ۱۰۰x۸۰ طوسی | ۸۰ طوسی | ۹۶۰ | موجود | — | |
| ۱۰۰x۸۰ آبی | ۸۰ آبی | ۹۸۰ | موجود | — | |
| ۱۰۰x۱۰۰ طوسی | ۱۰۰ طوسی | ۹۶۱ | موجود | — | |
| ۱۰۰x۱۰۰ آبی | ۱۰۰ آبی | ۹۸۱ | موجود | — | |
| سایر تنوع‌ها ۱۰ تنوع | |||||
| درب ۲۵ طوسی | ۹۶۲ | موجود | — | ||
| درب ۴۰ طوسی | ۹۶۳ | موجود | — | ||
| درب ۶۰ طوسی | ۹۶۴ | موجود | — | ||
| درب ۸۰ طوسی | ۹۶۵ | موجود | — | ||
| درب ۱۰۰ طوسی | ۹۶۶ | موجود | — | ||
| درب ۲۵ آبی | ۹۸۲ | موجود | — | ||
| درب ۴۰ آبی | ۹۸۳ | موجود | — | ||
| درب ۶۰ آبی | ۹۸۴ | موجود | — | ||
| درب ۸۰ آبی | ۹۸۵ | موجود | — | ||
| درب ۱۰۰ آبی | ۹۸۶ | موجود | — | ||
مشخصات فنی
طبق اعلام سازنده
| عرض | ۲۵ تا ۱۰۰ میلی‌متر |
|---|---|
| ارتفاع | ۴۰ تا ۱۰۰ میلی‌متر |
| رنگ | طوسی صنعتی و آبی |
| ظرفیت سیم ۱٫۵ میلی‌متر مربع | از ۶۰ تا حدود ۶۰۰ سیم، بسته به سایز |
| ظرفیت سیم ۲٫۵ میلی‌متر مربع | از ۴۲ تا حدود ۴۲۰ سیم، بسته به سایز |
| درب | جداگانه، در پنج عرض ۲۵، ۴۰، ۶۰، ۸۰ و ۱۰۰ |
| طول شاخه | ۲ متر |
| جنس | PVC |
| استاندارد | EN 50085-2-3 |
| ضخامت دیواره | ۱٫۵ تا ۱٫۹ میلی‌متر |
| ضخامت کف | ۱٫۸ تا ۲٫۱ میلی‌متر |
| ضخامت درب | ۱٫۳۵ میلی‌متر برای عرض ۲۵ تا ۶۰ و ۱٫۵ میلی‌متر برای عرض ۸۰ و ۱۰۰ |
| دمای نرم‌شوندگی | ۸۰ درجه سانتی‌گراد |
معرفی کالا
داکت شیاردار تابلو رعد در دو رنگ طوسی صنعتی و آبی و پانزده سایز ساخته می‌شود و درب هر عرض جدا سفارش داده می‌شود. سایز را از روی تعداد و سایز سیم‌ها بگیرید: جدول زیر حداکثر تعداد سیم ۱٫۵ و ۲٫۵ میلی‌متر مربع را برای هر کد می‌دهد. قیمت را از نمایندگی رسمی رعد در اصفهان تلفنی یا با پیش‌فاکتور بپرسید.
کدها و ظرفیت سیم داکت شیاردار رعد
رعد سایز را اول ارتفاع و بعد عرض می‌نویسد: 40*25 یعنی ارتفاع ۴۰ و عرض ۲۵ میلی‌متر. جدول عرض را اول می‌آورد، چون درب با عرض انتخاب می‌شود.
| کد رعد | عرض × ارتفاع (میلی‌متر) | حداکثر سیم ۱٫۵ / ۲٫۵ میلی‌متر مربع |
|---|---|---|
| 40*25 rwd_25_40 | ۲۵ × ۴۰ | ۶۰ / ۴۲ |
| 60*25 rwd_25_60 | ۲۵ × ۶۰ | ۹۰ / ۶۳ |
| 80*25 rwd-25x80 | ۲۵ × ۸۰ | ۱۲۰ / ۸۴ |
| 40*40 rwd-40-40 | ۴۰ × ۴۰ | ۹۴ / ۶۵ |
| 60*40 rwd_40_60 | ۴۰ × ۶۰ | ۱۴۴ / ۱۰۱ |
| 80*40 rwd-40-80-2 | ۴۰ × ۸۰ | ۱۹۲ / ۱۳۴ |
| 40*60 rwd6040 | ۶۰ × ۴۰ | ۱۴۴ / ۱۰۱ |
| 60*60 rwd_60_60 | ۶۰ × ۶۰ | ۲۱۶ / ۱۵۱ |
| 80*60 rwd-60-80-2 | ۶۰ × ۸۰ | ۲۸۸ / ۲۰۱ |
| 60*80 rwd-80-60 | ۸۰ × ۶۰ | ۲۸۸ / ۲۰۱ |
| 80*80 rwd-80-80 | ۸۰ × ۸۰ | ۳۸۴ / ۲۶۹ |
| 100*80 rwd-80100 | ۸۰ × ۱۰۰ | ۴۸۰ / ۳۳۶ |
| 60*100 rwd-100-60 | ۱۰۰ × ۶۰ | ۳۶۴ / ۲۵۴ |
| 80*100 rwd-100-80 | ۱۰۰ × ۸۰ | ۴۸۰ / ۳۳۶ |
| 100*100 rwd-100-100-2 | ۱۰۰ × ۱۰۰ | ۶۰۰ / ۴۲۰ |
| کد رعد | عرض × ارتفاع (میلی‌متر) | حداکثر سیم ۱٫۵ / ۲٫۵ میلی‌متر مربع |
|---|---|---|
| 40*25 rwd-25-40-2 | ۲۵ × ۴۰ | ۶۰ / ۴۲ |
| 60*25 rwd-25-40 | ۲۵ × ۶۰ | ۹۰ / ۶۳ |
| 80*25 rwd-25-80 | ۲۵ × ۸۰ | ۱۲۰ / ۸۴ |
| 40*40 rwd-40-40-2 | ۴۰ × ۴۰ | ۹۴ / ۶۵ |
| 60*40 rwd-40-60 | ۴۰ × ۶۰ | ۱۴۴ / ۱۰۱ |
| 80*40 rwd-40-80 | ۴۰ × ۸۰ | ۱۹۲ / ۱۳۴ |
| 40*60 rwd-60-40 | ۶۰ × ۴۰ | ۱۴۴ / ۱۰۱ |
| 60*60 rwd-60-60 | ۶۰ × ۶۰ | ۲۱۴ / ۱۴۸ |
| 80*60 rwd-60-80 | ۶۰ × ۸۰ | ۲۸۸ / ۲۰۱ |
| 60*80 rwd-80-60-2 | ۸۰ × ۶۰ | ۲۸۸ / ۲۰۱ |
| 80*80 rwd-80-80-2 | ۸۰ × ۸۰ | ۳۹۳ / ۲۷۲ |
| 100*80 rwd-80-100 | ۸۰ × ۱۰۰ | ۴۸۰ / ۳۳۶ |
| 60*100 rwd-100-60-2 | ۱۰۰ × ۶۰ | ۳۶۰ / ۲۵۲ |
| 80*100 rwd-100-80-2 | ۱۰۰ × ۸۰ | ۴۸۰ / ۳۳۶ |
| 100*100 rwd-100-100 | ۱۰۰ × ۱۰۰ | ۶۱۹ / ۴۳۰ |

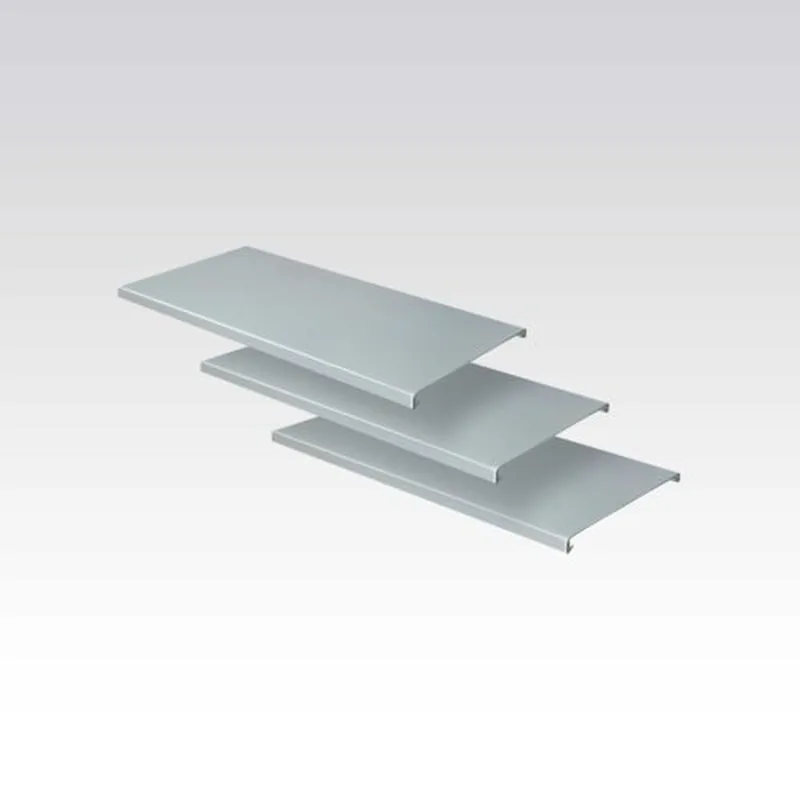

| کد رعد | درب | ضخامت درب |
|---|---|---|
| rwd-25 | درب طوسی برای عرض ۲۵ | ۱٫۳۵ میلی‌متر |
| rwd-40 | درب طوسی برای عرض ۴۰ | ۱٫۳۵ میلی‌متر |
| rwd-60 | درب طوسی برای عرض ۶۰ | ۱٫۳۵ میلی‌متر |
| rwd-80 | درب طوسی برای عرض ۸۰ | ۱٫۵ میلی‌متر |
| rwd-100 | درب طوسی برای عرض ۱۰۰ | ۱٫۵ میلی‌متر |
| rwd-25-2 | درب آبی برای عرض ۲۵ | ۱٫۳۵ میلی‌متر |
| rwd-40-2 | درب آبی برای عرض ۴۰ | ۱٫۳۵ میلی‌متر |
| rwd-60-2 | درب آبی برای عرض ۶۰ | ۱٫۳۵ میلی‌متر |
| rwd-80-2 | درب آبی برای عرض ۸۰ | ۱٫۵ میلی‌متر |
| rwd-100-2 | درب آبی برای عرض ۱۰۰ | ۱٫۵ میلی‌متر |
دو کد رعد شبیه هم‌اند: rwd_25_40 داکت طوسی 40*25 است و rwd-25-40 داکت آبی 60*25، با زیرخط و خط تیره. پس موقع سفارش رنگ و سایز را هم بگویید و فقط به کد تکیه نکنید. در چهار سایز ۶۰×۶۰، ۸۰×۸۰، ۱۰۰×۶۰ و ۱۰۰×۱۰۰ ظرفیت طوسی و آبی فرق دارد؛ عدد کمتر را بگیرید.
چطور داکت شیاردار مناسب را انتخاب کنیم
- اول سیم‌ها را بشمارید. در تابلوسازی رسم است حدود یک‌سوم داکت خالی بماند؛ عدد جدول حداکثر ظرفیت است، پس ظرفیت لازم یک‌ونیم برابر تعداد سیم‌هاست: ۵۰ سیم ۱٫۵ میلی‌متر مربع ظرفیت ۷۵ می‌خواهد و به ۲۵×۶۰ (۹۰ سیم) می‌رسد. برای سیم‌های ترکیبی، تعداد هر نوع را بر ظرفیت همان نوع تقسیم کنید و جمع را کمتر از دو سوم نگه دارید؛ اگر پروژه درصد دیگری خواسته، همان را رعایت کنید.
- شکل داکت را از جای تابلو بگیرید. ۴۰×۶۰ و ۶۰×۴۰ ظرفیت یکسان دارند (۱۴۴ سیم ۱٫۵)، همین‌طور ۸۰×۱۰۰ و ۱۰۰×۸۰ (۴۸۰). بین هر جفت، فاصله ردیف ریل‌ها و عمق تابلو تصمیم می‌گیرد.
- درب را هم‌عرض و هم‌رنگ بگیرید. درب در پنج عرض ۲۵، ۴۰، ۶۰، ۸۰ و ۱۰۰ است. ضخامتش ۱٫۳۵ میلی‌متر برای عرض ۲۵ تا ۶۰ و ۱٫۵ میلی‌متر برای عرض ۸۰ و ۱۰۰ است.
- رنگ را پروژه تعیین می‌کند. اگر دستورکار رنگ خاصی نخواسته، کل تابلو را یک‌رنگ بگیرید.
قاعده یک‌سوم و فرق داکت شیاردار با خانگی در راهنمای داکت و ریل تابلو آمده است.
متعلقات و مدل‌های هم‌سری
ترمینال و کلید مینیاتوری همین تابلو روی ریل تابلویی رعد سری TH35 می‌نشینند. برای کابل بیرون از تابلو هم داکت بدون شیار رعد را ببینید.
پرسش‌های پرتکرار
فرق ۴۰×۶۰ و ۶۰×۴۰ چیست؟
ظرفیت سیم هر دو یکی است، ولی عرضشان فرق دارد و درب‌شان هم: ۴۰×۶۰ درب ۴۰ و ۶۰×۴۰ درب ۶۰ می‌خواهد.
طوسی و آبی از نظر سایز فرق دارند؟
نه، پانزده سایز هر دو رنگ یکی است؛ رنگ را خواسته پروژه تعیین می‌کند.
برای پیش‌فاکتور تابلو، فهرست داکت و درب را با رنگ و عرض از تماس با ما بفرستید. کدهای دیگر رعد در لیست قیمت رعد و صفحه برند رعد است و پیش از خرید با نمایندگی رسمی رعد مشاوره فنی رایگان بگیرید.
