ریل تابلویی رعد سری TH35
ریل تابلویی رعد در دو ارتفاع ۷٫۵ و ۱۵ میلی‌متر و دو پوشش گالوانیزه گرم و سرد، یعنی چهار کد، به همراه درپوش انتهایی و پایه زاویه‌دار. جدول همین صفحه نشان می‌دهد هر کد را برای چه تابلویی بگیرید. قیمت را تلفنی یا با پیش‌فاکتور بپرسید.
۶ تنوع، موجود
ویژگی‌های اصلی
خرید از های‌برق
- ارسال
- سریع به سراسر ایرانسفارش یک روز کاری بعد از ثبت ارسال می‌شود و ۲ تا ۴ روز کاری در راه است. همه سفارش‌ها با تیپاکس و به‌صورت پس‌کرایه ارسال می‌شوند.
- تحویل
- دریافت حضوری از فروشگاه، رایگاندر مرحله تکمیل سفارش انتخابش کنید؛ به‌محض آماده‌شدن سفارش پیامک می‌کنیم.
- اصالت
- کالای اصل، با گارانتی کارخانه
- مشاوره
- ۰۳۱-۳۱۳۳۳۸۴۰انتخاب تنوع مناسب را رایگان با کارشناس بررسی کنید.
جدول کامل ۶ تنوع
روی هر سطر بزنید تا همان تنوع انتخاب شود.
| انتخاب | تنوع | شناسه | موجودی | قیمت |
|---|---|---|---|---|
| گالوانیزه گرم، ارتفاع ۷.۵ | ۹۴۰ | موجود | — | |
| گالوانیزه گرم، ارتفاع ۱۵ | ۹۴۱ | موجود | — | |
| گالوانیزه سرد، ارتفاع ۷.۵ | ۹۴۲ | موجود | — | |
| گالوانیزه سرد، ارتفاع ۱۵ | ۹۴۳ | موجود | — | |
| درپوش انتهایی ریل | ۹۴۴ | موجود | — | |
| پایه ریل زاویه‌دار | ۹۴۵ | موجود | — |
مشخصات فنی
طبق اعلام سازنده
| ارتفاع ریل | ۷٫۵ و ۱۵ میلی‌متر |
|---|---|
| عرض ریل | ۳۵ میلی‌متر |
| جنس و پوشش | گالوانیزه، گرم یا سرد |
| تعداد کد ریل | چهار کد، دو ارتفاع در دو پوشش |
| استاندارد | EN 50022 / EN 50035 / IEC 60715 |
| متعلقات | درپوش انتهایی در دو سایز ۷٫۵ و ۱۵، و پایه ریل زاویه‌دار گالوانیزه |
معرفی کالا

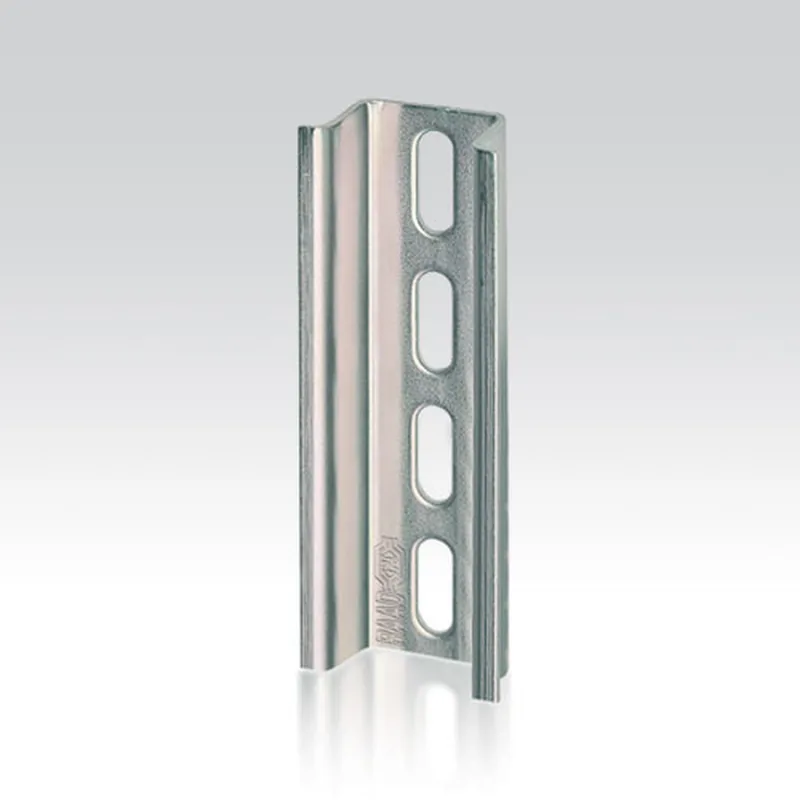

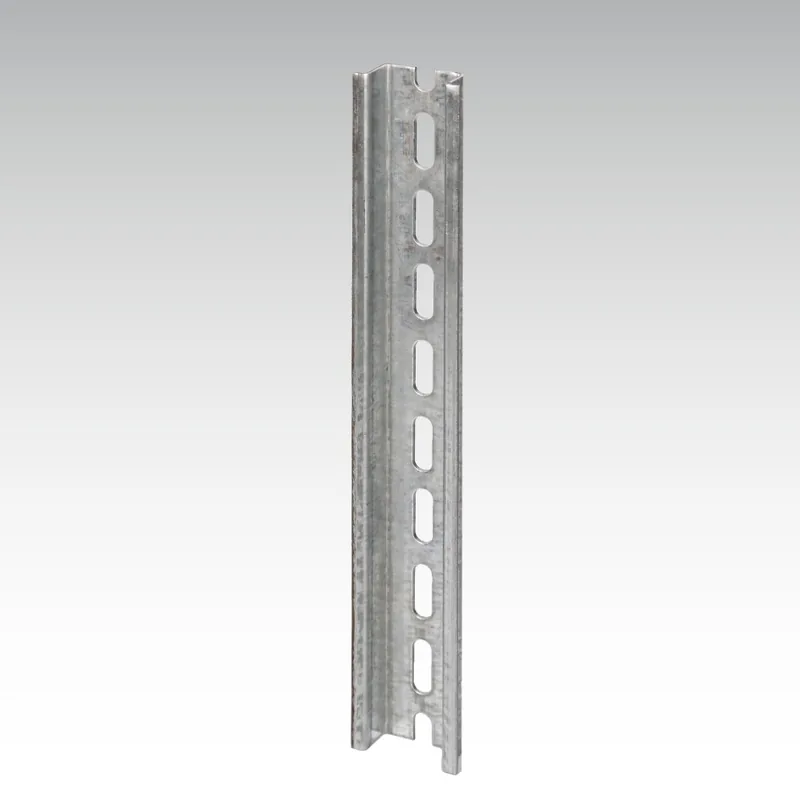

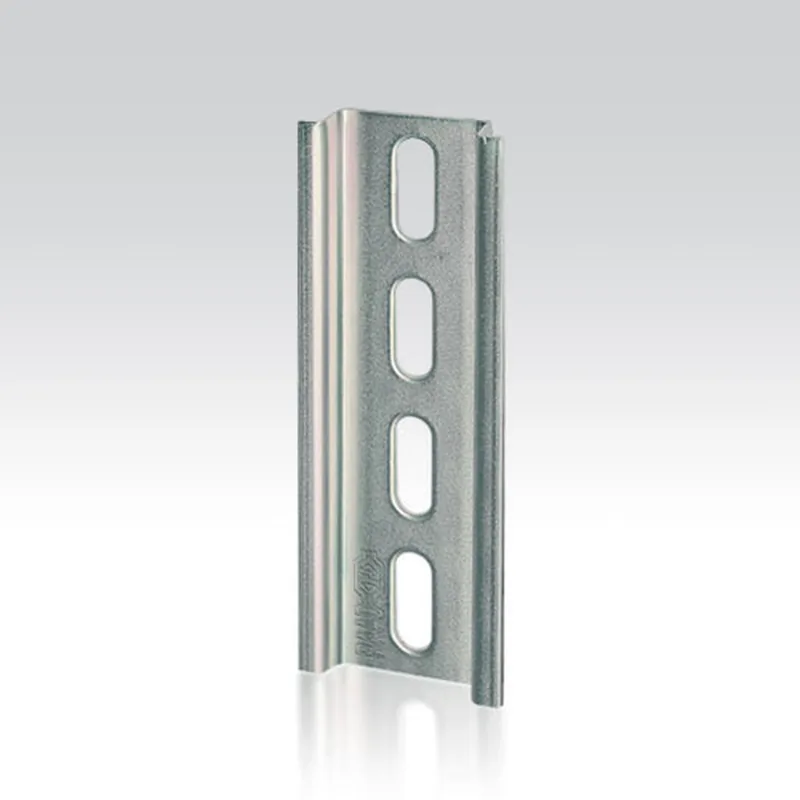

ریل تابلویی رعد سری TH35 در دو ارتفاع ۷٫۵ و ۱۵ میلی‌متر و دو پوشش گالوانیزه گرم و سرد ساخته می‌شود، پس چهار کد دارد و انتخاب بین آن‌ها فقط دو پرسش است: دستگاه‌ها چه ارتفاعی می‌خواهند و تابلو در چه محیطی کار می‌کند. درپوش انتهایی و پایه زاویه‌دار هم کنار آن‌اند. قیمت را از نمایندگی رسمی رعد در اصفهان تلفنی یا با پیش‌فاکتور بگیرید.
کدهای ریل تابلویی و متعلقات رعد
نام‌های TH35-7.5 و TH35-15 پروفیلی را می‌گویند که در EN 60715 تعریف شده است: ۳۵ عرض ریل و عدد بعدی ارتفاع آن به میلی‌متر است. زیر هر نام، کد کالای رعد آمده تا موقع سفارش همان را بگویید.
| کد رعد | ارتفاع (میلی‌متر) | پوشش |
|---|---|---|
| TH35-7.5 th-35-7-5-hg | ۷٫۵ | گالوانیزه گرم |
| TH35-15 th-35-15hg | ۱۵ | گالوانیزه گرم |
| TH35-7.5 th35-7-5-s | ۷٫۵ | گالوانیزه سرد |
| TH35-15 th35-15-s | ۱۵ | گالوانیزه سرد |
| کد رعد | قطعه | سایز یا جنس |
|---|---|---|
| ec-th | درپوش انتهایی ریل | دو مدل، سایز ۷٫۵ و ۱۵ |
| ars | پایه ریل زاویه‌دار | گالوانیزه |
چطور ریل مناسب را انتخاب کنیم
- ارتفاع را از دستگاه بگیرید. کاتالوگ ترمینال، کلید و رله می‌گوید روی کدام ریل نصب می‌شود؛ در بیشتر تابلوها ۷٫۵ میلی‌متر کافی است. ریل ۱۵ دستگاه را ۷٫۵ میلی‌متر بیشتر از صفحه تابلو بیرون می‌آورد، و اگر عمق تابلو یا فاصله تا درب کم است باید در حساب بیاید.
- پوشش را از محیط بگیرید. در عرف بازار گالوانیزه گرم لایه روی ضخیم‌تری از سرد دارد و برای رطوبت یا هوای صنعتی انتخاب می‌شود؛ برای تابلوی خشک داخل ساختمان سرد معمولا کافی است. رعد ضخامت پوشش هر کد را اعلام نکرده و در توضیح ریل از آبکاری و کروم سفید می‌گوید؛ اگر پروژه عدد ضخامت خواسته، پیش از سفارش بپرسید. فرق گرم و سرد در راهنمای داکت و ریل تابلو آمده است.
- درپوش را هم‌اندازه ریل بگیرید. درپوش انتهایی رعد در دو سایز ۷٫۵ و ۱۵ است و لبه تیز سر بریده ریل را می‌پوشاند. پایه زاویه‌دار گالوانیزه است و ابعادش در اطلاعات رعد نیامده؛ اگر مطمئن نیستید تابلوی شما به آن نیاز دارد، بپرسید.
متعلقات و مدل‌های هم‌سری
ترمینال و کلید مینیاتوری روی همین ریل می‌نشینند. ترمینال ریلی پیچی رعد سری RTP را ببینید؛ ترمینال ارت ریلی و جامپرها هم از همین خانواده‌اند. برای سیم‌کشی بین ردیف ریل‌ها داکت شیاردار تابلو رعد را بگیرید.
پرسش‌های پرتکرار
ریل ۱۵ را به جای ۷٫۵ می‌شود گذاشت؟
بیشتر دستگاه‌های ریلی روی هر دو ارتفاع می‌نشینند، چون عرض هر دو ۳۵ میلی‌متر است. ولی ریل ۱۵ دستگاه را دورتر از صفحه می‌برد، پس عمق تابلو را بسنجید و اگر کاتالوگ دستگاه ریل مشخصی خواسته همان را بگیرید.
برای تابلوی معمولی کدام کد را بگیرم؟
برای تابلوی خشک داخل ساختمان که دستگاه‌هایش ریل خاصی نخواسته‌اند، ریل ۷٫۵ گالوانیزه سرد معمولا کافی است؛ در محیط مرطوب یا صنعتی همان ارتفاع را گرم بگیرید.
کد ریل، طول و تعداد درپوش و پایه را هنگام استعلام بگویید یا فهرست را از تماس با ما بفرستید. بقیه کدهای رعد در لیست قیمت رعد و صفحه برند رعد است و نمایندگی رسمی رعد پیش از خرید مشاوره فنی رایگان می‌دهد.
