ترمینال ریلی پیچی رعد سری RTP
ترمینال ریلی پیچی یک‌طبقه رعد در یازده سایز از ۲٫۵ تا ۱۵۰ میلی‌متر مربع (سایز ۲٫۵ در دو بدنه) و چهار سایز نسل جدید. سایز را از روی سطح مقطع سیم و جریان کلید انتخاب کنید؛ جریان، ولتاژ و عرض هر کد در جدول همین صفحه است. قیمت را تلفنی یا با پیش‌فاکتور بگیرید.
۱۶ تنوع، موجود
ویژگی‌های اصلی
خرید از های‌برق
- ارسال
- سریع به سراسر ایرانسفارش یک روز کاری بعد از ثبت ارسال می‌شود و ۲ تا ۴ روز کاری در راه است. همه سفارش‌ها با تیپاکس و به‌صورت پس‌کرایه ارسال می‌شوند.
- تحویل
- دریافت حضوری از فروشگاه، رایگاندر مرحله تکمیل سفارش انتخابش کنید؛ به‌محض آماده‌شدن سفارش پیامک می‌کنیم.
- اصالت
- کالای اصل، با گارانتی کارخانه
- مشاوره
- ۰۳۱-۳۱۳۳۳۸۴۰انتخاب تنوع مناسب را رایگان با کارشناس بررسی کنید.
جدول کامل ۱۶ تنوع
روی هر سطر بزنید تا همان تنوع انتخاب شود.
| انتخاب | تنوع | شناسه | موجودی | سطح مقطع | جریان نامی | ولتاژ نامی | عرض | قیمت |
|---|---|---|---|---|---|---|---|---|
| RTP2.5 | ۸۹۱ | موجود | ۲٫۵ میلی‌متر مربع | ۲۴ آمپر | ۵۰۰ ولت | ۶ میلی‌متر | — | |
| RTP2.5H | ۸۹۲ | موجود | ۲٫۵ میلی‌متر مربع | ۲۴ آمپر | ۵۰۰ ولت | ۶ میلی‌متر | — | |
| RTP4 | ۸۹۳ | موجود | ۴ میلی‌متر مربع | ۳۲ آمپر | ۸۰۰ ولت | ۶٫۴ میلی‌متر | — | |
| RTP6 | ۸۹۴ | موجود | ۶ میلی‌متر مربع | ۴۱ آمپر | ۸۰۰ ولت | ۸ میلی‌متر | — | |
| RTP10 | ۸۹۵ | موجود | ۱۰ میلی‌متر مربع | ۵۷ آمپر | ۸۰۰ ولت | ۱۰ میلی‌متر | — | |
| RTP16 | ۸۹۶ | موجود | ۱۶ میلی‌متر مربع | ۷۶ آمپر | ۱۰۰۰ ولت | ۱۲٫۵ میلی‌متر | — | |
| RTP25 | ۸۹۷ | موجود | ۲۵ میلی‌متر مربع | ۱۰۱ آمپر | ۱۰۰۰ ولت | ۱۳٫۶ میلی‌متر | — | |
| RTP35 | ۸۹۸ | موجود | ۳۵ میلی‌متر مربع | ۱۲۵ آمپر | ۱۰۰۰ ولت | ۱۶٫۵ میلی‌متر | — | |
| RTP50 | ۸۹۹ | موجود | ۵۰ میلی‌متر مربع | ۱۵۰ آمپر | ۱۰۰۰ ولت | ۲۰ میلی‌متر | — | |
| RTP70 | ۹۰۰ | موجود | ۷۰ میلی‌متر مربع | ۱۹۲ آمپر | ۱۰۰۰ ولت | ۲۲ میلی‌متر | — | |
| RTP95 | ۹۰۱ | موجود | ۹۵ میلی‌متر مربع | ۲۳۲ آمپر | ۱۰۰۰ ولت | ۲۵٫۵ میلی‌متر | — | |
| RTP150 | ۹۰۲ | موجود | ۱۵۰ میلی‌متر مربع | ۳۰۹ آمپر | ۱۰۰۰ ولت | ۳۱ میلی‌متر | — | |
| RT/SG2.5 | ۹۰۳ | موجود | ۲٫۵ میلی‌متر مربع | — | — | — | — | |
| RT/SG4 | ۹۰۴ | موجود | ۴ میلی‌متر مربع | — | — | — | — | |
| RT/SG6 | ۹۰۵ | موجود | ۶ میلی‌متر مربع | — | — | — | — | |
| RT/SG10 | ۹۰۶ | موجود | ۱۰ میلی‌متر مربع | — | — | — | — |
مشخصات فنی
طبق اعلام سازنده
| سطح مقطع | ۲٫۵ تا ۱۵۰ میلی‌متر مربع |
|---|---|
| جریان نامی | ۲۴ تا ۳۰۹ آمپر |
| ولتاژ نامی | ۵۰۰ تا ۱۰۰۰ ولت |
| اتصال سیم | پیچی، یک‌طبقه |
| عرض هر ترمینال | ۶ تا ۳۱ میلی‌متر |
| رنگ‌ها | ۹ رنگ در سایز ۲٫۵ تا ۱۰؛ ۷ رنگ در ۱۶ تا ۵۰؛ آبی، طوسی و مشکی در ۷۰ تا ۱۵۰ |
| جنس بدنه | پلی‌آمید |
| استاندارد | IEC 60947-7-1 |
| استاندارد محیط انفجاری | Ex e (IEC/EN 60079-7) |
| نسل جدید | چهار سایز با کد RT/SG: ۲٫۵، ۴، ۶ و ۱۰ |
معرفی کالا

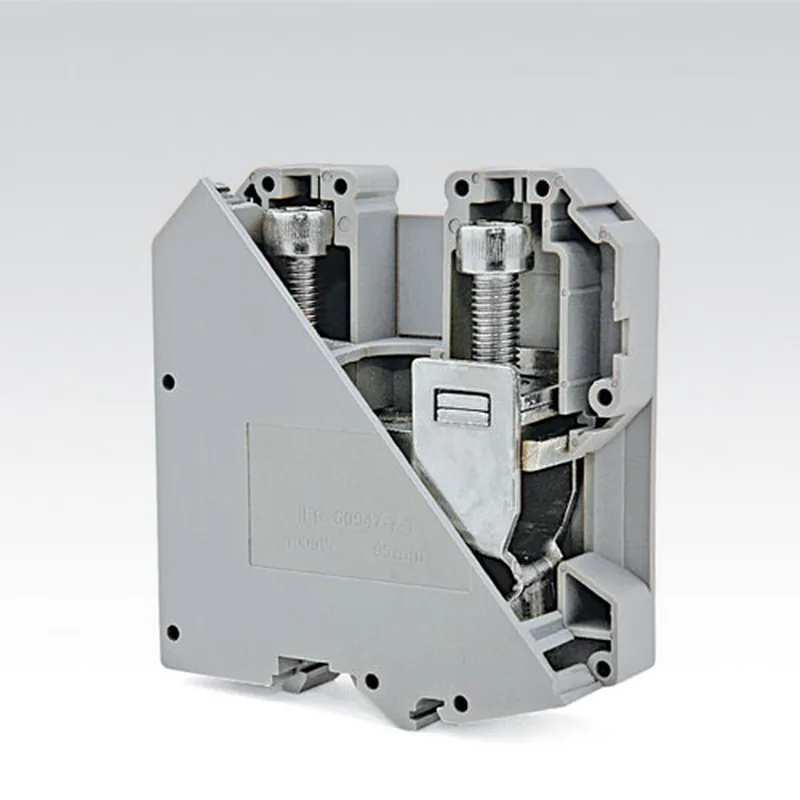

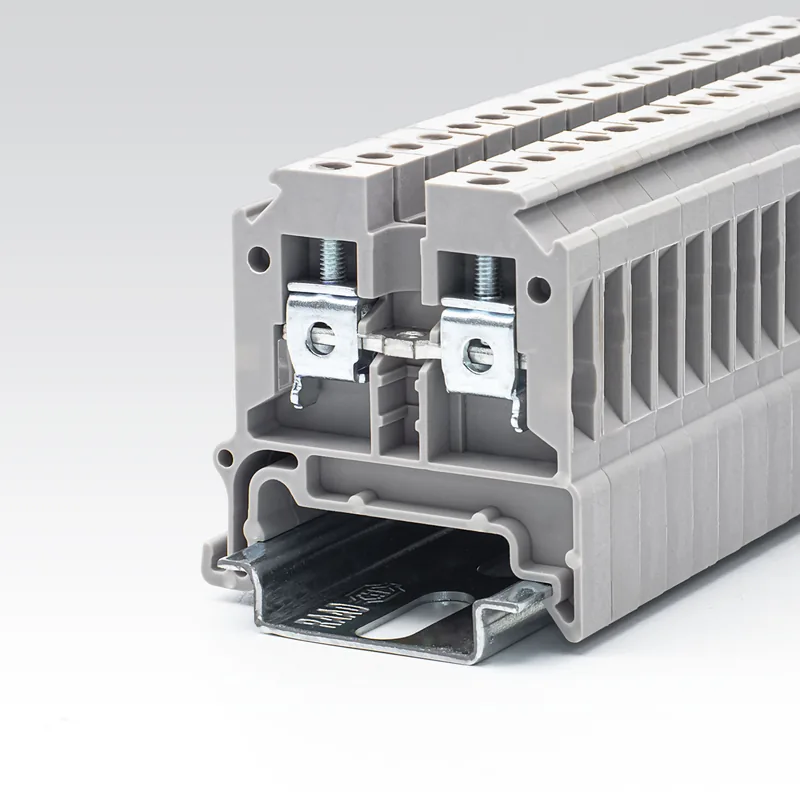

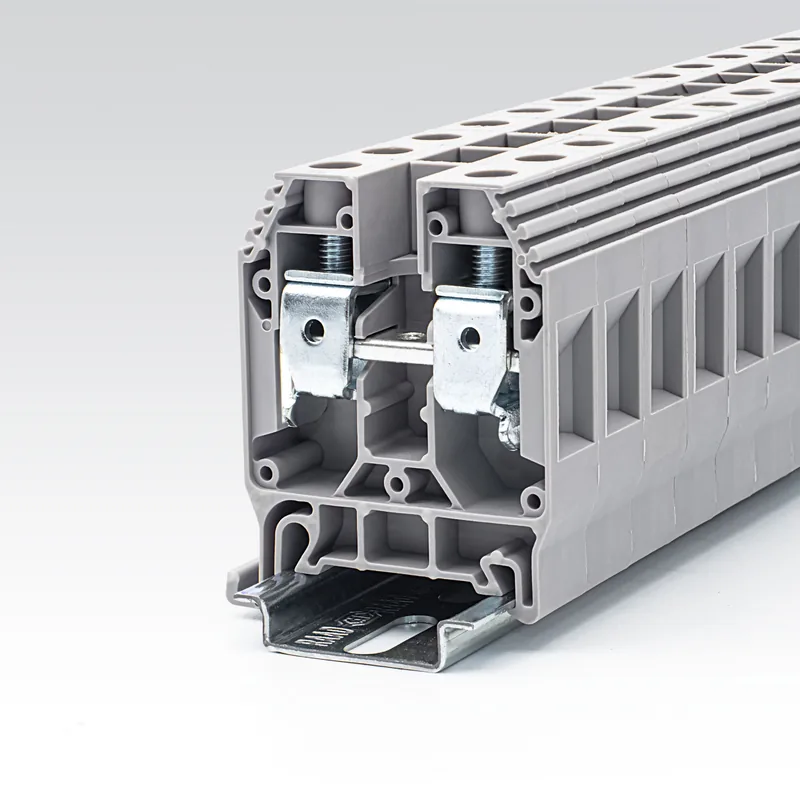

سری RTP ترمینال ریلی پیچی یک‌طبقه رعد است: یازده سایز از ۲٫۵ تا ۱۵۰ میلی‌متر مربع (سایز ۲٫۵ در دو بدنه)، به علاوه چهار سایز نسل جدید RT/SG. های‌برق نمایندگی رسمی رعد در اصفهان است؛ قیمت این سری را تلفنی یا با پیش‌فاکتور بگیرید.
کدها و مشخصات ترمینال پیچی RTP
| کد | سطح مقطع و عرض | جریان و ولتاژ نامی |
|---|---|---|
| RTP2.5 | ۲٫۵ میلی‌متر مربع، عرض ۶ | ۲۴ آمپر، ۵۰۰ ولت |
| RTP2.5H | ۲٫۵ میلی‌متر مربع، عرض ۶، بدنه بلندتر | ۲۴ آمپر، ۵۰۰ ولت |
| RTP4 | ۴ میلی‌متر مربع، عرض ۶٫۴ | ۳۲ آمپر، ۸۰۰ ولت |
| RTP6 | ۶ میلی‌متر مربع، عرض ۸ | ۴۱ آمپر، ۸۰۰ ولت |
| RTP10 | ۱۰ میلی‌متر مربع، عرض ۱۰ | ۵۷ آمپر، ۸۰۰ ولت |
| RTP16 | ۱۶ میلی‌متر مربع، عرض ۱۲٫۵ | ۷۶ آمپر، ۱۰۰۰ ولت |
| RTP25 | ۲۵ میلی‌متر مربع، عرض ۱۳٫۶ | ۱۰۱ آمپر، ۱۰۰۰ ولت |
| RTP35 | ۳۵ میلی‌متر مربع، عرض ۱۶٫۵ | ۱۲۵ آمپر، ۱۰۰۰ ولت |
| RTP50 | ۵۰ میلی‌متر مربع، عرض ۲۰ | ۱۵۰ آمپر، ۱۰۰۰ ولت |
| RTP70 | ۷۰ میلی‌متر مربع، عرض ۲۲ | ۱۹۲ آمپر، ۱۰۰۰ ولت |
| RTP95 | ۹۵ میلی‌متر مربع، عرض ۲۵٫۵ | ۲۳۲ آمپر، ۱۰۰۰ ولت |
| RTP150 | ۱۵۰ میلی‌متر مربع، عرض ۳۱ | ۳۰۹ آمپر، ۱۰۰۰ ولت |
| RT/SG2.5 | نسل جدید، سایز ۲٫۵ | جریان و ولتاژ را از ما بپرسید |
| RT/SG4 | نسل جدید، سایز ۴ | جریان و ولتاژ را از ما بپرسید |
| RT/SG6 | نسل جدید، سایز ۶ | جریان و ولتاژ را از ما بپرسید |
| RT/SG10 | نسل جدید، سایز ۱۰ | جریان و ولتاژ را از ما بپرسید |
رنگ‌ها: سایز ۲٫۵ تا ۱۰ در آبی، زرد، سبز، سفید، طوسی، قرمز، قهوه‌ای، مشکی و نارنجی (RTP2.5H رنگ کرم هم دارد)؛ سایز ۱۶ تا ۵۰ در همین‌ها بدون سفید و نارنجی؛ سایز ۷۰ تا ۱۵۰ فقط آبی، طوسی و مشکی. رنگ را هنگام پرسیدن قیمت بگویید.
چطور سایز مناسب را انتخاب کنیم؟
- از سیم شروع کنید و ترمینال هم‌عدد آن را بگیرید. بست بعضی سایزها سیم تک‌رشته کلفت‌تر را هم می‌پذیرد (در مشخصات رعد RTP4 تا ۶ میلی‌متر مربع)، اما جریان نامی برای خود آن عدد است؛ سیم کلفت‌تر یعنی سایز بعدی.
- بعد جریان را با کلید مدار بسنجید. کلید ۳۲ آمپر با سیم ۶ میلی‌متر مربع، RTP6 با ۴۱ آمپر می‌خواهد؛ RTP4 با ۳۲ آمپر درست روی حد است و حاشیه ندارد.
- طول ردیف را حساب کنید: عرض‌ها جمع می‌شوند و ۲۰ عدد RTP4 حدود ۱۲۸ میلی‌متر ریل می‌گیرد، بدون بست انتهایی و درپوش.
- بین RTP2.5 و RTP2.5H به ارتفاع نگاه کنید: هر دو ۲۴ آمپرند، ولی RTP2.5H بلندتر است (۴۸٫۵ میلی‌متر در برابر ۴۲) و درپوش و پارتیشنش کد جدا دارد.
- سایزهای RT/SG را با RTP یکی فرض نکنید؛ جریان، ولتاژ و عرض آن‌ها را پیش از سفارش از ما بپرسید.
مقایسه پیچی و فشاری در راهنمای ترمینال ریلی آمده است.
متعلقات و مدل‌های هم‌سری
جامپر ثابت، درپوش، پارتیشن و بست انتهایی هر سایز کد جدا دارند و باید هم‌سری باشند؛ آن‌ها را با کد سفارش دهید. ترمینال فشاری رعد تا ۱۶ میلی‌متر مربع است؛ برای سیم ۲٫۵ تا ۱۶ ترمینال فشاری RPIT را هم ببینید. سیم حفاظتی به ترمینال ارت RET و RETN می‌رود. اگر ردیف شلوغ است، ترمینال دو و سه طبقه چند مدار را در یک عرض جا می‌دهد.
پرسش‌های پرتکرار
سری نسل جدید RT/SG با RTP چه فرقی دارد؟
رعد در مشخصات آن فقط استاندارد IEC 60947-7-1 و سایز را آورده و فرق دیگری ثبت نکرده است. در لیست قیمت رعد RT/SG2.5 با کد RTX2.5 هم نوشته می‌شود و بقیه سایزها هم همین‌طورند. کد پروژه شما هرکدام است، همان را سفارش دهید.
برای سیم ارت هم می‌شود RTP گرفت؟
ارت سری جدا دارد؛ برای سیم حفاظتی ترمینال ارت بگیرید. رعد RET را با استاندارد IEC 60947-7-2 معرفی می‌کند و RTP را با IEC 60947-7-1.
برای قیمت، کد و رنگ و تعداد را بنویسید و از صفحه تماس بفرستید؛ فایل لیست رعد در صفحه لیست قیمت رعد و معرفی برند در صفحه برند رعد است.
