ترمینال ریلی دو طبقه و سه طبقه رعد
ترمینال ریلی دو طبقه و سه طبقه رعد، پیچی و فشاری، چند مدار را در عرض یک ترمینال جا می‌دهد و در تابلوی پرسیم ریل کم می‌کند. هشت مدل از ۲٫۵ تا ۱۰ میلی‌متر مربع با جریان ۲۴ تا ۵۷ آمپر؛ عرض و ارتفاع هر کد در جدول است. قیمت را تلفنی یا با پیش‌فاکتور بگیرید.
۸ تنوع، موجود
ویژگی‌های اصلی
خرید از های‌برق
- ارسال
- سریع به سراسر ایرانسفارش یک روز کاری بعد از ثبت ارسال می‌شود و ۲ تا ۴ روز کاری در راه است. همه سفارش‌ها با تیپاکس و به‌صورت پس‌کرایه ارسال می‌شوند.
- تحویل
- دریافت حضوری از فروشگاه، رایگاندر مرحله تکمیل سفارش انتخابش کنید؛ به‌محض آماده‌شدن سفارش پیامک می‌کنیم.
- اصالت
- کالای اصل، با گارانتی کارخانه
- مشاوره
- ۰۳۱-۳۱۳۳۳۸۴۰انتخاب تنوع مناسب را رایگان با کارشناس بررسی کنید.
جدول کامل ۸ تنوع
روی هر سطر بزنید تا همان تنوع انتخاب شود.
| انتخاب | تنوع | شناسه | موجودی | سطح مقطع | جریان نامی | ولتاژ نامی | عرض | قیمت |
|---|---|---|---|---|---|---|---|---|
| DRTP2.5/4 | ۹۳۱ | موجود | ۴ میلی‌متر مربع | ۳۲ آمپر | ۵۰۰ ولت | ۶ میلی‌متر | — | |
| DRTP2.5/4 لینک‌دار | ۹۳۲ | موجود | ۴ میلی‌متر مربع | ۳۲ آمپر | ۵۰۰ ولت | ۶ میلی‌متر | — | |
| DRTP4 | ۹۳۳ | موجود | ۴ میلی‌متر مربع | ۳۲ آمپر | ۵۰۰ ولت | ۶٫۴ میلی‌متر | — | |
| DRTP10 | ۹۳۴ | موجود | ۱۰ میلی‌متر مربع | ۵۷ آمپر | ۸۰۰ ولت | ۱۰ میلی‌متر | — | |
| TRTP4 | ۹۳۵ | موجود | ۴ میلی‌متر مربع | ۳۲ آمپر | ۴۰۰ ولت | ۶٫۴ میلی‌متر | — | |
| DPIT2.5 | ۹۳۶ | موجود | ۲٫۵ میلی‌متر مربع | ۲۴ آمپر | ۵۰۰ ولت | ۵٫۲ میلی‌متر | — | |
| DPIT4 | ۹۳۷ | موجود | ۴ میلی‌متر مربع | ۳۲ آمپر | ۵۰۰ ولت | ۶ میلی‌متر | — | |
| RT-PG2.5 ارت‌دار | ۹۳۸ | موجود | ۲٫۵ میلی‌متر مربع | ۲۴ آمپر | ۵۰۰ ولت | ۵٫۲ میلی‌متر | — |
مشخصات فنی
طبق اعلام سازنده
| تعداد طبقه | دو و سه طبقه |
|---|---|
| اتصال سیم | پیچی (DRTP، TRTP) و فشاری (DPIT) |
| سطح مقطع | ۲٫۵ تا ۱۰ میلی‌متر مربع |
| جریان نامی | ۲۴ تا ۵۷ آمپر |
| ولتاژ نامی | ۴۰۰ تا ۸۰۰ ولت |
| عرض هر ترمینال | ۵٫۲ تا ۱۰ میلی‌متر |
| ارتفاع روی ریل ۷٫۵ | ۵۰٫۲ تا ۷۲٫۵ میلی‌متر |
| جنس بدنه | پلی‌آمید |
| استاندارد | IEC 60947-7-1 |
| رنگ‌ها | فقط برای DRTP4: هشت رنگ، ساده یا چراغدار |
معرفی کالا
ترمینال دو طبقه و سه طبقه رعد دو یا سه مدار را در عرض یک ترمینال می‌گذارد و در ردیف سنسورها و فرمان‌های پرسیم ریل کم می‌کند. رعد آن را پیچی (DRTP و TRTP) و فشاری (DPIT) دارد، در هشت مدل. های‌برق نمایندگی رسمی رعد در اصفهان است؛ قیمت هر مدل را تلفنی یا با پیش‌فاکتور بگیرید.
کدها و مشخصات ترمینال دو و سه طبقه
| کد | طبقه، عرض و ارتفاع | جریان و ولتاژ نامی |
|---|---|---|

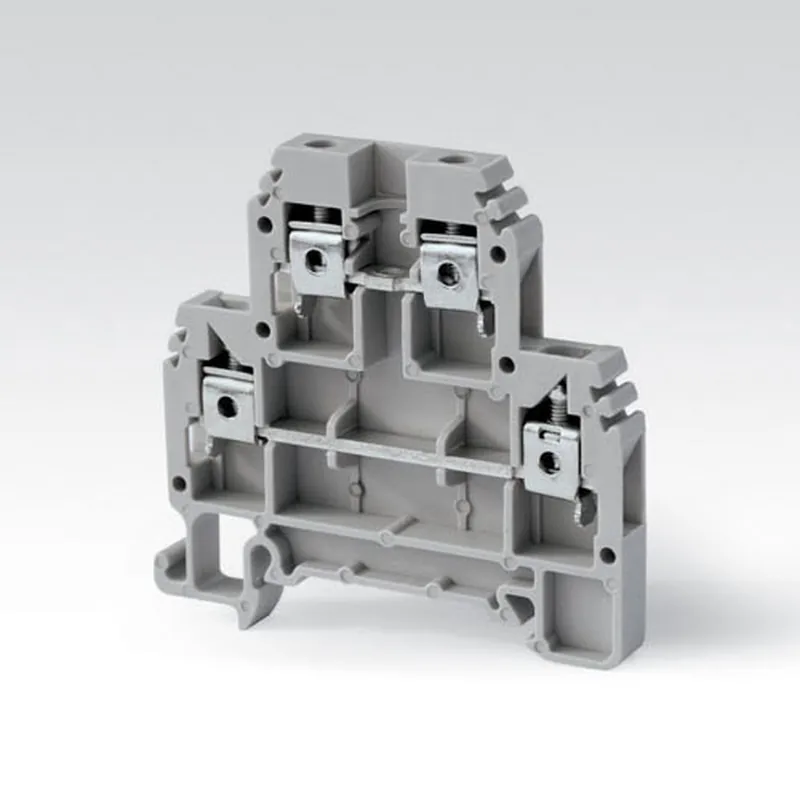

| DRTP2.5/4 | دو طبقه پیچی، عرض ۶، ارتفاع ۵۶٫۹ | ۳۲ آمپر، ۵۰۰ ولت |
| DRTP2.5/4 لینک‌دار | دو طبقه پیچی، عرض ۶، ارتفاع ۵۶٫۹ | ۳۲ آمپر، ۵۰۰ ولت |

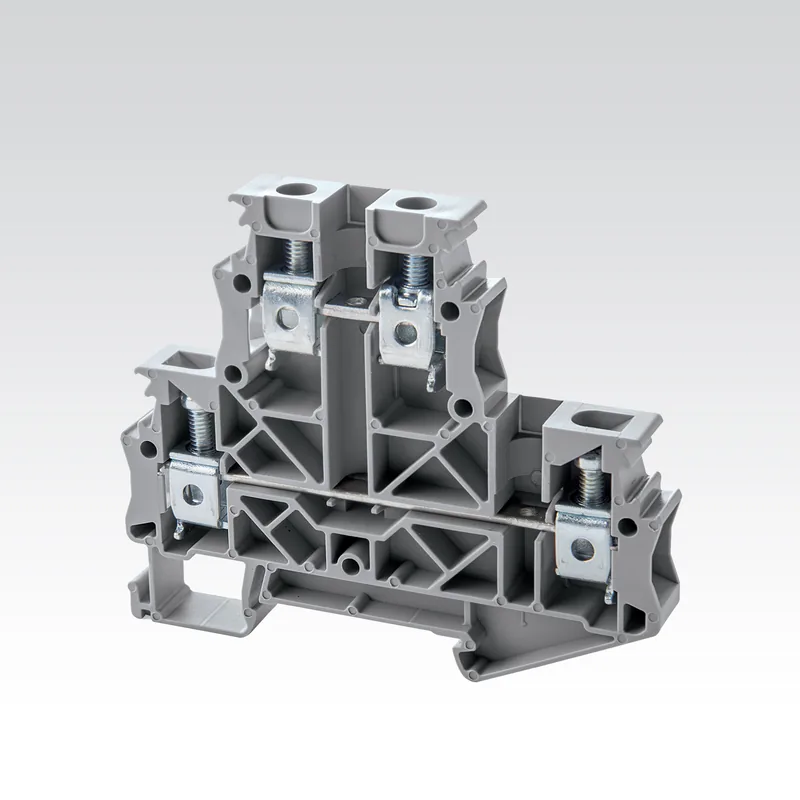

| DRTP4 | دو طبقه پیچی، عرض ۶٫۴، ارتفاع ۶۷٫۵ | ۳۲ آمپر، ۵۰۰ ولت |
| DRTP10 | دو طبقه پیچی، عرض ۱۰، ارتفاع ۷۲٫۵ | ۵۷ آمپر، ۸۰۰ ولت |
| TRTP4 | سه طبقه پیچی، عرض ۶٫۴، ارتفاع ۶۷٫۱ | ۳۲ آمپر، ۴۰۰ ولت |
| DPIT2.5 | دو طبقه فشاری، عرض ۵٫۲، ارتفاع ۵۰٫۲ | ۲۴ آمپر، ۵۰۰ ولت |
| DPIT4 | دو طبقه فشاری، عرض ۶، ارتفاع ۵۰٫۴ | ۳۲ آمپر، ۵۰۰ ولت |
| RT-PG2.5 | فشاری چندطبقه با ارت، عرض ۵٫۲، ارتفاع ۵۰٫۲ | ۲۴ آمپر، ۵۰۰ ولت |
رنگ‌ها: DRTP4 در هشت رنگ (آبی، زرد، سبز، طوسی، قرمز، قهوه‌ای، مشکی، نارنجی) و ساده یا چراغدار ثبت شده؛ رنگ و نوع را هنگام پرسیدن قیمت بگویید.
چه وقت طبقه‌دار بگیریم؟
- جای ریل را حساب کنید. DRTP4 دو مدار را در ۶٫۴ میلی‌متر می‌گذارد و دو عدد RTP4 ۱۲٫۸ میلی‌متر می‌گیرند. ده سنسور سه‌سیمه (۲۴ ولت، صفر و سیگنال) با TRTP4 حدود ۶۴ میلی‌متر ریل می‌خواهند و با ترمینال یک‌طبقه حدود ۱۹۲.
- بهایش ارتفاع است: DRTP4 روی ریل ۷٫۵ میلی‌متری ۶۷٫۵ میلی‌متر بالا می‌آید و RTP4 ۴۸٫۵. اگر فاصله تا درب تابلو کم است، DRTP2.5/4 با ۵۶٫۹ یا DPIT2.5 با ۵۰٫۲ کوتاه‌ترند.
- طبقه‌دار بیشتر برای فرمان و سنسور است تا تغذیه اصلی: ولتاژ نامی DRTP4 و DPIT برابر ۵۰۰ ولت و TRTP4 برابر ۴۰۰ ولت است، در برابر ۸۰۰ ولت RTP4. مدار ۴۰۰ ولت فاز به فاز در TRTP4 حاشیه ندارد.

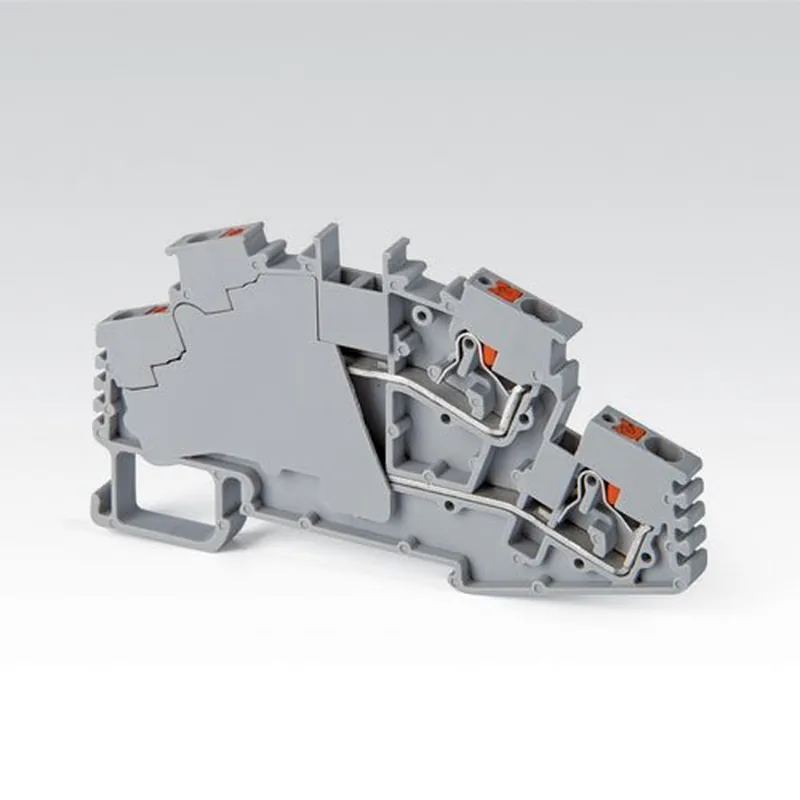

- پیچی یا فشاری؟ فقط پیچی‌ها به ۱۰ میلی‌متر مربع می‌رسند (DRTP10 با ۵۷ آمپر)؛ DPIT فشاری تا ۴ است. مقایسه کامل در راهنمای ترمینال ریلی است.
- نسخه لینک‌دار DRTP2.5/4 در مشخصات رعد همان عرض، ارتفاع، جریان و ولتاژ نسخه ساده را دارد و فقط در نامش «لینک‌دار» آمده؛ پارتیشن، جامپر و تست سوکتی هم برایش ثبت نشده است. جایی انتخابش کنید که دو طبقه باید با لینک به هم وصل باشند و نحوه لینک را هنگام سفارش بپرسید.
متعلقات و مدل‌های هم‌سری
ردیف ورودی تابلو معمولا تک‌طبقه است: ترمینال پیچی RTP و ترمینال فشاری RPIT؛ سیم حفاظتی هم به ترمینال ارت RET می‌رود. درپوش و پارتیشن طبقه‌دارها کد جدا دارند، مثلا EP-DRTP2.5/4 و P-DRTP4؛ با کد سفارش دهید.
پرسش‌های پرتکرار
سه طبقه همیشه بهتر از دو طبقه است؟
نه. TRTP4 ولتاژ نامی ۴۰۰ ولت دارد و فقط در سایز ۴ هست؛ برای سایز ۱۰ رعد فقط دو طبقه DRTP10 را دارد.
ترمینال RT-PG2.5 چیست؟
رعد آن را در دسته ترمینال فشاری چندطبقه آورده؛ سایز ۲٫۵ است و ارت دارد. عرضش ۵٫۲ و طولش ۱۰۱ میلی‌متر است و از بقیه این گروه درازتر است. تعداد طبقه‌ها را هنگام سفارش با ما چک کنید.
برای پیش‌فاکتور، کد مدل، رنگ و تعداد را همراه درپوش و پارتیشن آن از صفحه تماس بفرستید؛ فایل لیست در صفحه لیست قیمت رعد و معرفی برند در صفحه برند رعد است.
