ترمینال ریلی فشاری رعد سری RPIT
ترمینال ریلی فشاری رعد در پنج سایز از ۲٫۵ تا ۱۶ میلی‌متر مربع، به علاوه دو مدل سایز ۲٫۵ با یک ورودی و دو خروجی و با دو ورودی و دو خروجی. سیم بدون ابزار در ترمینال جا می‌افتد. جریان و عرض هر کد در جدول است؛ قیمت را تلفنی یا با پیش‌فاکتور بگیرید.
۷ تنوع، موجود
ویژگی‌های اصلی
خرید از های‌برق
- ارسال
- سریع به سراسر ایرانسفارش یک روز کاری بعد از ثبت ارسال می‌شود و ۲ تا ۴ روز کاری در راه است. همه سفارش‌ها با تیپاکس و به‌صورت پس‌کرایه ارسال می‌شوند.
- تحویل
- دریافت حضوری از فروشگاه، رایگاندر مرحله تکمیل سفارش انتخابش کنید؛ به‌محض آماده‌شدن سفارش پیامک می‌کنیم.
- اصالت
- کالای اصل، با گارانتی کارخانه
- مشاوره
- ۰۳۱-۳۱۳۳۳۸۴۰انتخاب تنوع مناسب را رایگان با کارشناس بررسی کنید.
جدول کامل ۷ تنوع
روی هر سطر بزنید تا همان تنوع انتخاب شود.
| انتخاب | تنوع | شناسه | موجودی | سطح مقطع | جریان نامی | ولتاژ نامی | عرض | قیمت |
|---|---|---|---|---|---|---|---|---|
| RPIT2.5 | ۹۲۳ | موجود | ۲٫۵ میلی‌متر مربع | ۲۴ آمپر | ۸۰۰ ولت | ۵ میلی‌متر | — | |
| RPIT4 | ۹۲۴ | موجود | ۴ میلی‌متر مربع | ۳۲ آمپر | ۸۰۰ ولت | ۶ میلی‌متر | — | |
| RPIT6 | ۹۲۵ | موجود | ۶ میلی‌متر مربع | ۴۱ آمپر | ۱۰۰۰ ولت | ۸ میلی‌متر | — | |
| RPIT10 | ۹۲۶ | موجود | ۱۰ میلی‌متر مربع | ۵۷ آمپر | ۸۰۰ ولت | ۱۰ میلی‌متر | — | |
| RPIT16 | ۹۲۷ | موجود | ۱۶ میلی‌متر مربع | ۷۶ آمپر | ۱۰۰۰ ولت | ۱۲ میلی‌متر | — | |
| یک ورودی دو خروجی ۲.۵ | ۹۲۸ | موجود | ۲٫۵ میلی‌متر مربع | ۲۴ آمپر | ۸۰۰ ولت | ۵٫۲ میلی‌متر | — | |
| دو ورودی دو خروجی ۲.۵ | ۹۲۹ | موجود | ۲٫۵ میلی‌متر مربع | ۲۴ آمپر | ۸۰۰ ولت | ۵٫۲ میلی‌متر | — |
مشخصات فنی
طبق اعلام سازنده
| سطح مقطع | ۲٫۵ تا ۱۶ میلی‌متر مربع |
|---|---|
| جریان نامی | ۲۴ تا ۷۶ آمپر |
| ولتاژ نامی | ۸۰۰ تا ۱۰۰۰ ولت |
| اتصال سیم | فشاری (پوش این)، یک‌طبقه |
| عرض هر ترمینال | ۵ تا ۱۲ میلی‌متر |
| مدل‌های ویژه | یک ورودی و دو خروجی؛ دو ورودی و دو خروجی (سایز ۲٫۵) |
| جنس بدنه | پلی‌آمید |
| استاندارد | IEC 60947-7-1 |
| طول لخت‌کردن عایق | ۱۲ میلی‌متر برای سایز ۲٫۵ تا ۶؛ ۱۸ میلی‌متر برای سایز ۱۶ |
| جامپر | فشاری، سری BS |
معرفی کالا

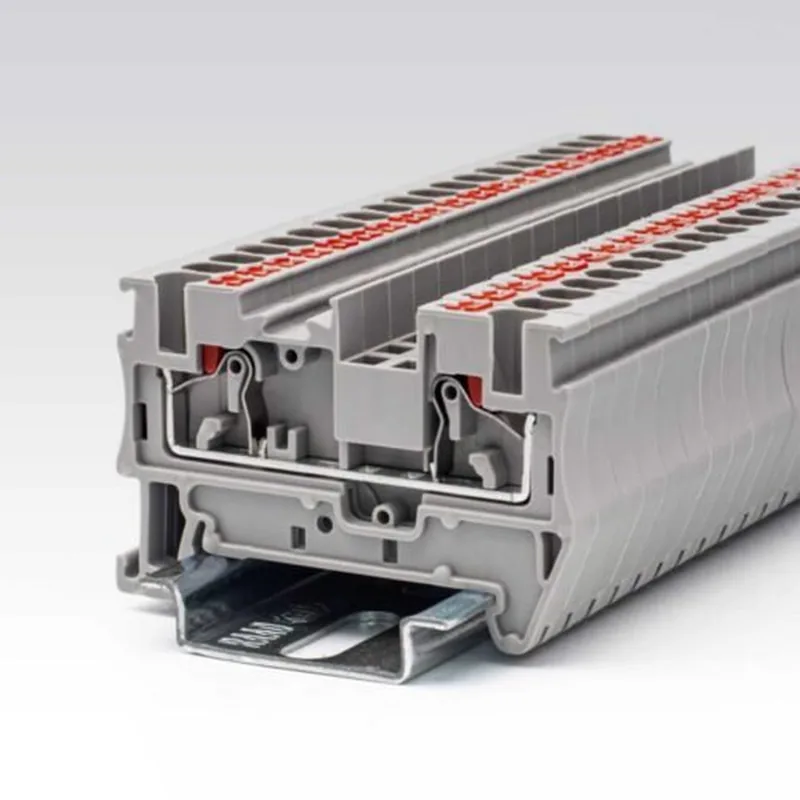

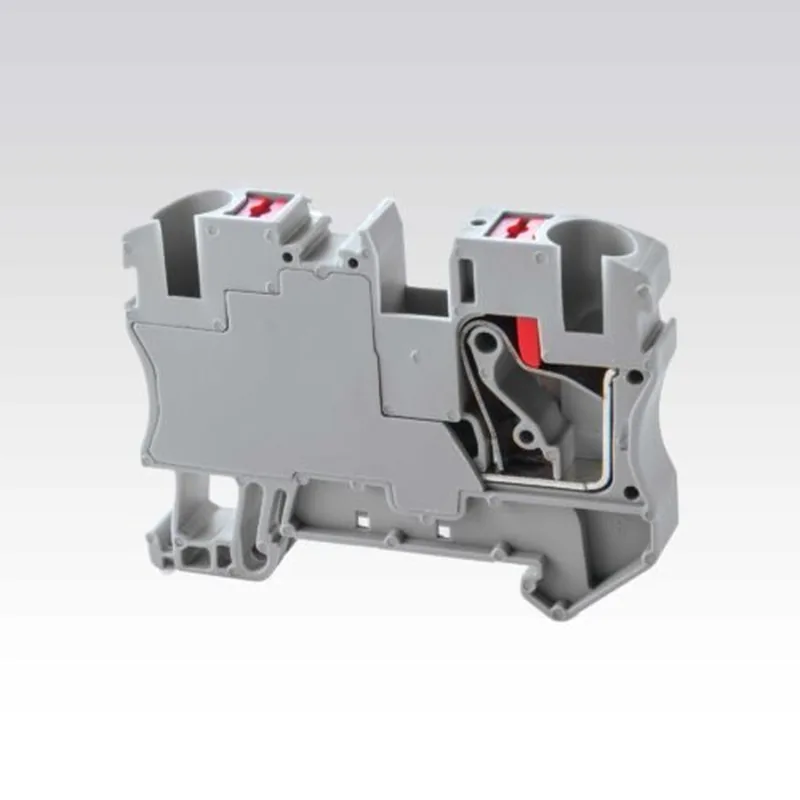

سری RPIT ترمینال ریلی فشاری (پوش این) رعد است: فنر سیم را نگه می‌دارد و رعد جاگذاری کابل را بدون ابزار معرفی می‌کند. پنج سایز از ۲٫۵ تا ۱۶ میلی‌متر مربع دارد و دو مدل سایز ۲٫۵ با یک ورودی و دو خروجی و با دو ورودی و دو خروجی. آن را از نمایندگی رسمی رعد در اصفهان بگیرید؛ قیمت را تلفنی یا با پیش‌فاکتور بپرسید.
کدها و مشخصات ترمینال فشاری RPIT
| کد | سطح مقطع و عرض | جریان نامی |
|---|---|---|
| RPIT2.5 | ۲٫۵ میلی‌متر مربع، عرض ۵ | ۲۴ آمپر |
| RPIT4 | ۴ میلی‌متر مربع، عرض ۶ | ۳۲ آمپر |
| RPIT6 | ۶ میلی‌متر مربع، عرض ۸ | ۴۱ آمپر |
| RPIT10 | ۱۰ میلی‌متر مربع، عرض ۱۰ | ۵۷ آمپر |
| RPIT16 | ۱۶ میلی‌متر مربع، عرض ۱۲ | ۷۶ آمپر |
| RPIT2.5 یک ورودی، دو خروجی | ۲٫۵ میلی‌متر مربع، عرض ۵٫۲ | ۲۴ آمپر |
| RPIT2.5 دو ورودی، دو خروجی | ۲٫۵ میلی‌متر مربع، عرض ۵٫۲ | ۲۴ آمپر |
ولتاژ نامی سری بین ۸۰۰ و ۱۰۰۰ ولت اعلام شده؛ عدد دقیق هر سایز را هنگام سفارش از ما بپرسید. بدنه پلی‌آمید است و رعد استاندارد IEC 60947-7-1 را برای آن اعلام کرده است.
چه وقت فشاری بگیریم؟
- سایز را ببینید. فشاری برای سیم ۲٫۵ تا ۱۶ میلی‌متر مربع است؛ بالاتر از آن سری پیچی RTP تا ۱۵۰ می‌رسد. مقایسه کامل دو روش در راهنمای ترمینال ریلی است.
- سیم افشان را با وایرشو بگیرید. رعد طول لخت‌کردن عایق را برای سایز ۲٫۵ تا ۶ برابر ۱۲ میلی‌متر و برای سایز ۱۶ برابر ۱۸ میلی‌متر نوشته؛ لخت‌کردن و طول وایرشو را با همین عدد هماهنگ کنید. وایرشو در دسته وایرشو تکی روکش‌دار است.
- جای ریل را حساب کنید. RPIT2.5 عرض ۵ میلی‌متر دارد و RTP2.5 عرض ۶: چهل ترمینال ۲۰۰ میلی‌متر ریل می‌گیرند در برابر ۲۴۰. در عوض بدنه فشاری درازتر است (۵۴ میلی‌متر در برابر ۴۵٫۲)، پس عمق تابلو را بسنجید.

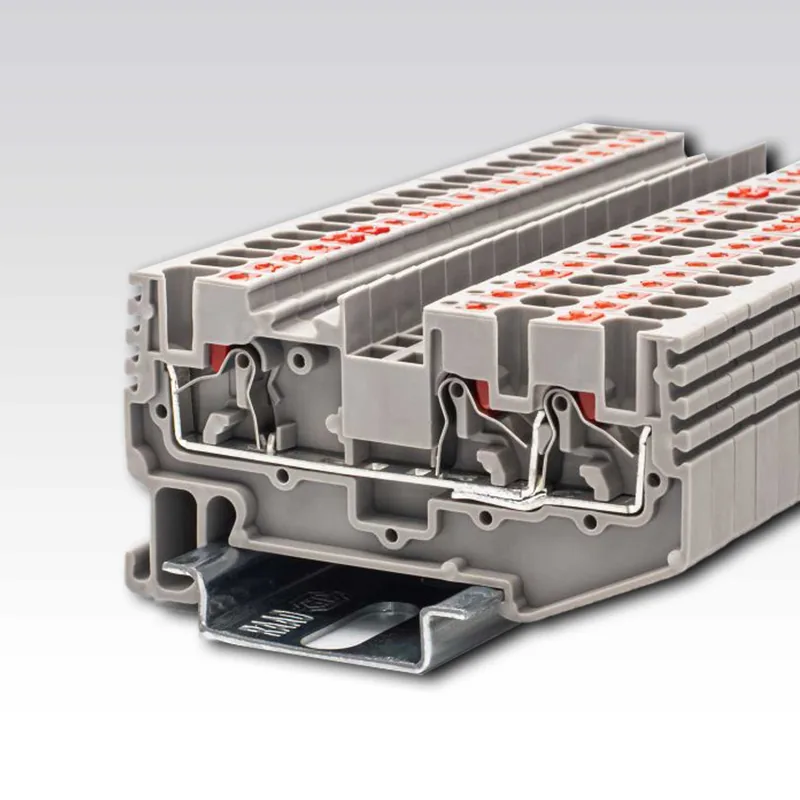

- مدل‌های یک ورودی دو خروجی و دو ورودی دو خروجی، به حکم نامشان، سه و چهار سیم را در عرض ۵٫۲ میلی‌متر می‌گیرند؛ ساختار داخلی‌شان در مشخصات رعد نیامده، پس پیش از سفارش از ما بپرسید. جریان نامی‌شان همان ۲۴ آمپر است و تعداد خروجی آن را بیشتر نمی‌کند. بدنه‌شان درازتر است (۶۵ و ۷۶٫۵ میلی‌متر).
متعلقات و مدل‌های هم‌سری
جامپر ترمینال فشاری در مشخصات رعد از سری BS است، مثلا BS2-4 و BS3-4 برای RPIT4؛ جامپر CC مال سری پیچی است. بست انتهایی (EB/1 و EB/3)، شماره ترمینال و جامپر را با کد سفارش دهید. اگر چند مدار باید در یک عرض جا شود، ترمینال فشاری دو طبقه DPIT را در صفحه ترمینال دو و سه طبقه ببینید.
پرسش‌های پرتکرار
سیم تک‌رشته را بدون وایرشو هم می‌شود در ترمینال فشاری گذاشت؟
سیم تک‌رشته را معمولا مستقیم فشار می‌دهند و وایرشو نمی‌خواهد؛ سیم افشان با وایرشو بسته می‌شود.
ترمینال فشاری بدون پیچ‌گوشتی بسته می‌شود؟
رعد جاگذاری کابل را بدون ابزار معرفی می‌کند؛ برای درآوردن سیم معمولا ابزار لازم است و روش آن را با کاتالوگ چک کنید.
برای پیش‌فاکتور ردیف ترمینال، کد و تعداد هر سایز و وایرشو هم‌سایز را از صفحه تماس بفرستید؛ فایل لیست در صفحه لیست قیمت رعد و معرفی برند در صفحه برند رعد است.
