ترمینال ارت ریلی پیچی رعد سری RET و RETN
ترمینال ارت ریلی پیچی رعد در دو سری: یکی با پیچ اتصال به ریل از ۲٫۵ تا ۳۵ و دیگری از ۲٫۵ تا ۱۰ میلی‌متر مربع، به علاوه ارت نسل جدید. این صفحه کد هر سایز و راه وصل کردن ریل به شین ارت را می‌گوید. قیمت را تلفنی یا با پیش‌فاکتور بگیرید.
۱۴ تنوع، موجود
ویژگی‌های اصلی
خرید از های‌برق
- ارسال
- سریع به سراسر ایرانسفارش یک روز کاری بعد از ثبت ارسال می‌شود و ۲ تا ۴ روز کاری در راه است. همه سفارش‌ها با تیپاکس و به‌صورت پس‌کرایه ارسال می‌شوند.
- تحویل
- دریافت حضوری از فروشگاه، رایگاندر مرحله تکمیل سفارش انتخابش کنید؛ به‌محض آماده‌شدن سفارش پیامک می‌کنیم.
- اصالت
- کالای اصل، با گارانتی کارخانه
- مشاوره
- ۰۳۱-۳۱۳۳۳۸۴۰انتخاب تنوع مناسب را رایگان با کارشناس بررسی کنید.
جدول کامل ۱۴ تنوع
روی هر سطر بزنید تا همان تنوع انتخاب شود.
| انتخاب | تنوع | شناسه | موجودی | سطح مقطع | عرض | قیمت |
|---|---|---|---|---|---|---|
| RET2.5 | ۹۰۸ | موجود | ۲٫۵ میلی‌متر مربع | ۶ میلی‌متر | — | |
| RET4 | ۹۰۹ | موجود | ۴ میلی‌متر مربع | ۶٫۵ میلی‌متر | — | |
| RET6 | ۹۱۰ | موجود | ۶ میلی‌متر مربع | ۸ میلی‌متر | — | |
| RET10 | ۹۱۱ | موجود | ۱۰ میلی‌متر مربع | ۱۰ میلی‌متر | — | |
| RET16 | ۹۱۲ | موجود | ۱۶ میلی‌متر مربع | ۱۲٫۵ میلی‌متر | — | |
| RET35 | ۹۱۳ | موجود | ۳۵ میلی‌متر مربع | ۱۶٫۵ میلی‌متر | — | |
| RETN2.5 | ۹۱۴ | موجود | ۲٫۵ میلی‌متر مربع | ۶ میلی‌متر | — | |
| RETN4 | ۹۱۵ | موجود | ۴ میلی‌متر مربع | ۶٫۴ میلی‌متر | — | |
| RETN6 | ۹۱۶ | موجود | ۶ میلی‌متر مربع | ۸ میلی‌متر | — | |
| RETN10 | ۹۱۷ | موجود | ۱۰ میلی‌متر مربع | ۱۰ میلی‌متر | — | |
| RT/SG-E2.5 | ۹۱۸ | موجود | ۲٫۵ میلی‌متر مربع | — | — | |
| RT/SG-E4 | ۹۱۹ | موجود | ۴ میلی‌متر مربع | — | — | |
| RT/SG-E6 | ۹۲۰ | موجود | ۶ میلی‌متر مربع | — | — | |
| RT/SG-E10 | ۹۲۱ | موجود | ۱۰ میلی‌متر مربع | — | — |
مشخصات فنی
طبق اعلام سازنده
| سطح مقطع | ۲٫۵ تا ۳۵ میلی‌متر مربع |
|---|---|
| نقش | ترمینال ارت (هادی حفاظتی) |
| اتصال سیم | پیچی |
| سری‌ها | دو سری: RET با پیچ اتصال به ریل (۲٫۵ تا ۳۵) و RETN (۲٫۵ تا ۱۰)، به علاوه ارت نسل جدید |
| عرض هر ترمینال | ۶ تا ۱۶٫۵ میلی‌متر |
| ریل | ریل ۳۵ میلی‌متری، ارتفاع ۷٫۵ یا ۱۵ |
| استاندارد | IEC 60947-7-2 |
| جنس بدنه | پلی‌آمید |
معرفی کالا

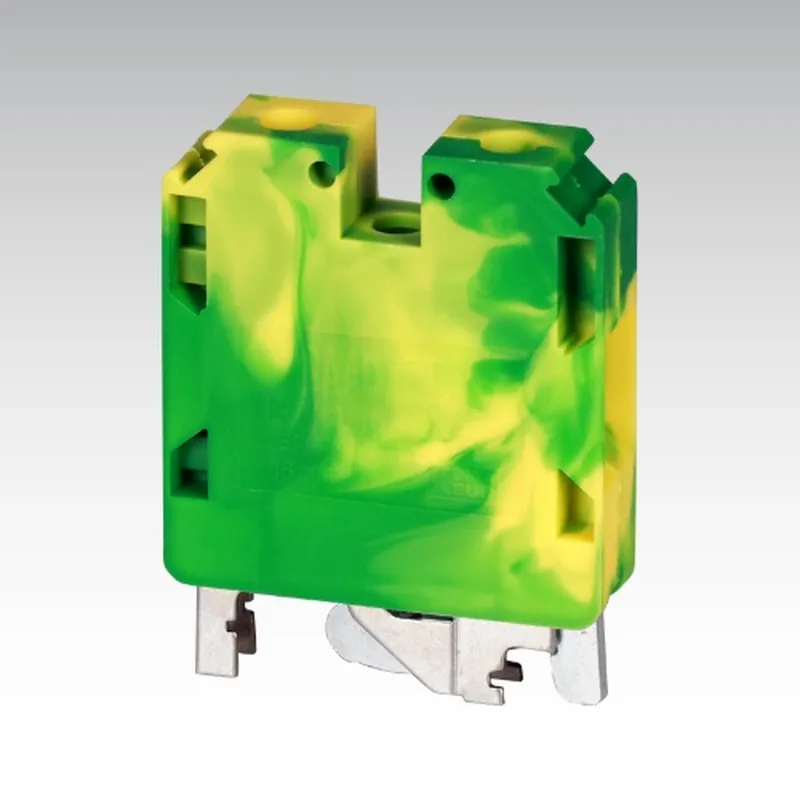

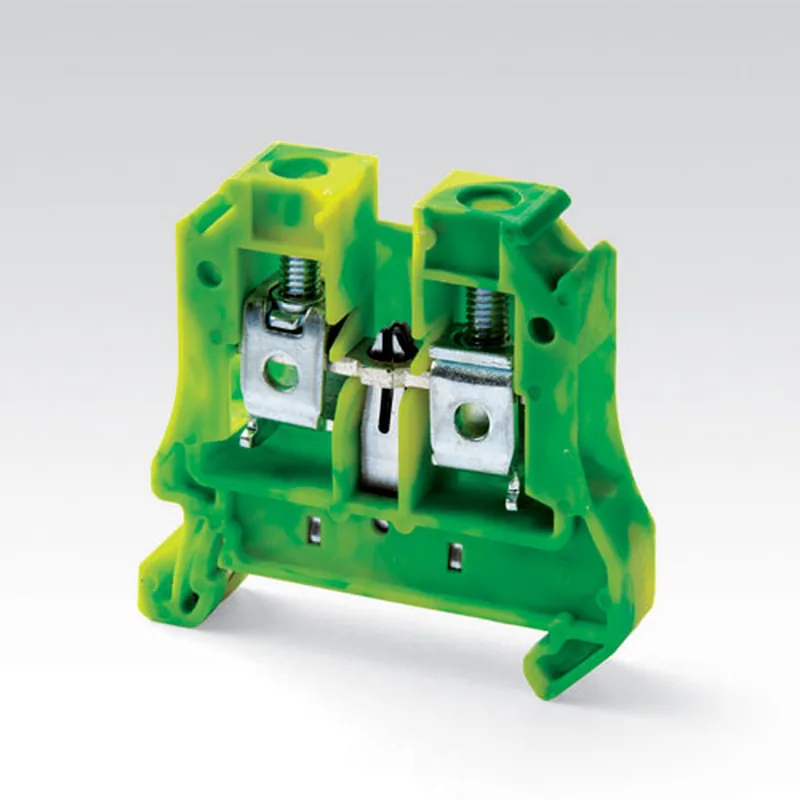

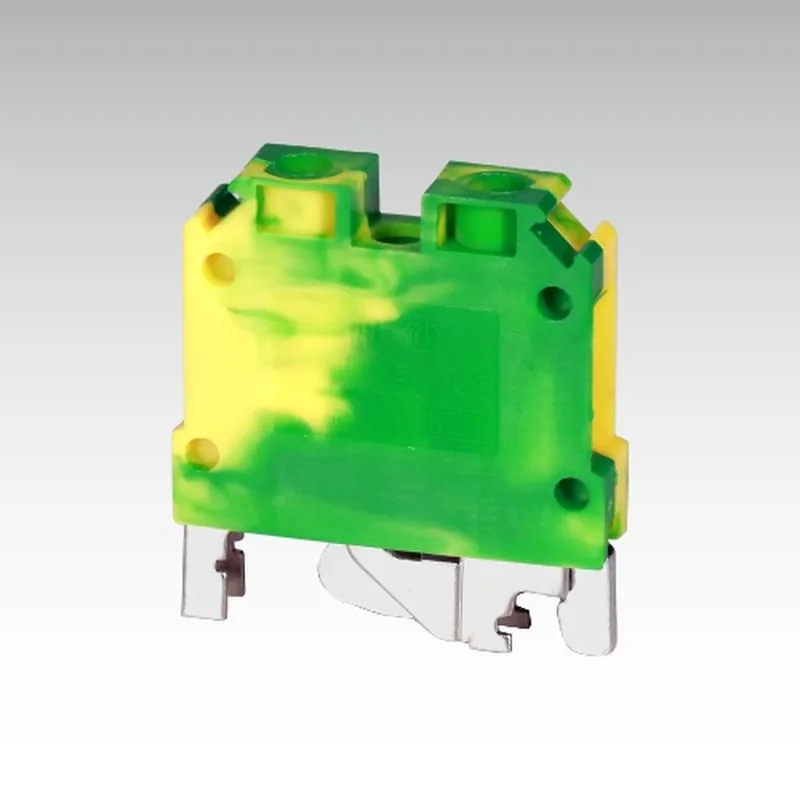

ترمینال ارت ریلی سیم حفاظتی (PE) را می‌بندد و به ریل تابلو وصل می‌کند. رعد آن را در سری RET با پیچ اتصال به ریل از ۲٫۵ تا ۳۵ میلی‌متر مربع، سری RETN از ۲٫۵ تا ۱۰ و ارت نسل جدید دارد. همه را از نمایندگی رسمی رعد در اصفهان می‌شود تهیه کرد؛ قیمت را تلفنی یا با پیش‌فاکتور بگیرید.
کدها و مشخصات ترمینال ارت RET و RETN
| کد | سطح مقطع و عرض | ویژگی در مشخصات رعد |
|---|---|---|
| RET2.5 | ۲٫۵ میلی‌متر مربع، عرض ۶ | با پیچ اتصال به ریل |
| RET4 | ۴ میلی‌متر مربع، عرض ۶٫۵ | با پیچ اتصال به ریل |
| RET6 | ۶ میلی‌متر مربع، عرض ۸ | با پیچ اتصال به ریل |
| RET10 | ۱۰ میلی‌متر مربع، عرض ۱۰ | با پیچ اتصال به ریل |
| RET16 | ۱۶ میلی‌متر مربع، عرض ۱۲٫۵ | با پیچ اتصال به ریل |
| RET35 | ۳۵ میلی‌متر مربع، عرض ۱۶٫۵ | با پیچ اتصال به ریل |
| RETN2.5 | ۲٫۵ میلی‌متر مربع، عرض ۶ | درپوش و پارتیشن هم‌سری دارد |
| RETN4 | ۴ میلی‌متر مربع، عرض ۶٫۴ | درپوش و پارتیشن هم‌سری دارد |
| RETN6 | ۶ میلی‌متر مربع، عرض ۸ | درپوش و پارتیشن هم‌سری دارد |
| RETN10 | ۱۰ میلی‌متر مربع، عرض ۱۰ | درپوش و پارتیشن هم‌سری دارد |
| RT/SG-E2.5 | نسل جدید، سایز ۲٫۵ | فقط استاندارد و سایز |
| RT/SG-E4 | نسل جدید، سایز ۴ | فقط استاندارد و سایز |
| RT/SG-E6 | نسل جدید، سایز ۶ | فقط استاندارد و سایز |
| RT/SG-E10 | نسل جدید، سایز ۱۰ | فقط استاندارد و سایز |
رعد این سری را با استاندارد IEC 60947-7-2 معرفی می‌کند. رنگ در مشخصات رعد نیامده؛ رنگ مورد نظر را هنگام پرسیدن قیمت بگویید.
چطور بین سری‌ها انتخاب کنیم؟
- سایز را از هادی ارت بگیرید که طراح تابلو تعیین می‌کند. بالای ۱۰ میلی‌متر مربع فقط RET16 و RET35 هست؛ RETN و ارت نسل جدید در ۱۰ تمام می‌شوند.
- انتخاب بین RET و RETN: نام RET در فهرست رعد «با پیچ اتصال به ریل» است و نام RETN چنین عبارتی ندارد؛ اگر اتصال پیچی ترمینال به ریل شرط پروژه است، RET بگیرید. درپوش و پارتیشن هم‌سری در مشخصات رعد فقط برای RETN کد دارد. تفاوت دقیق ساختار را پیش از سفارش از ما بپرسید.
- بعد از نصب سه چیز را کنترل کنید: ریل با هادی مطمئن به شین ارت وصل باشد، در RET پیچ اتصال به ریل سفت باشد، و پیوستگی ریل تا شین ارت اندازه‌گیری شود، نه فقط با چشم دیده شود.
- ارت نسل جدید را با کدش سفارش دهید. RT/SG-E2.5 تا RT/SG-E10 فقط استاندارد و سایز دارند؛ عرضشان را مثل RET فرض نکنید.
زمین کردن ریل در راهنمای ترمینال ریلی هم آمده است.
متعلقات و مدل‌های هم‌سری
سیم‌های فرمان و قدرت کنار ارت روی ترمینال پیچی RTP یا ترمینال فشاری RPIT بسته می‌شوند. ترمینال ارت معمولا با ریل تماس الکتریکی می‌گیرد؛ ریل TH35 را در ریل تابلویی رعد ببینید. درپوش و پارتیشن RETN با کدهای EP-RETN2.5-10 و P-RETN2.5-10 در مشخصات رعد آمده است؛ آن‌ها را با کد سفارش دهید.
پرسش‌های پرتکرار
ولتاژ ترمینال ارت چقدر است؟
معیار انتخاب ترمینال ارت سایز هادی حفاظتی است، پس ولتاژ نامی برای این سری چاپ نمی‌کنیم. اگر پروژه عدد ولتاژ می‌خواهد، از ما بپرسید یا گواهی مدل را از رعد بگیرید.
ترمینال RETX10 همان RT/SG-E10 است؟
بله. در لیست قیمت رعد RT/SG-E10 با کد RETX10 هم شناخته می‌شود و هر دو یک کالا هستند؛ ارت‌های نسل جدید ۲٫۵ و ۴ و ۶ هم به همین ترتیب با کد RETX نوشته می‌شوند. کد پروژه شما هرکدام است، همان را بخواهید.
پیش‌فاکتور تابلو را با کد سری و سایز هادی ارت از صفحه تماس بخواهید؛ صفحه لیست قیمت رعد فایل لیست و صفحه برند رعد معرفی برند را دارد.
